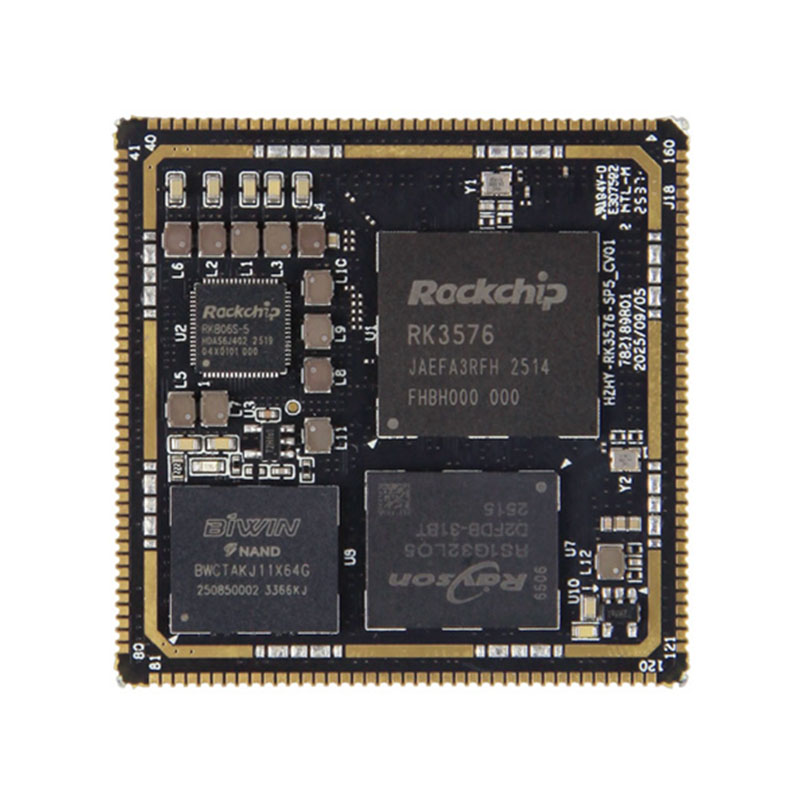

రాక్‌చిప్ RK3576 SOM

RK3576 SOM యొక్క ప్రధాన భాగంలో శక్తివంతమైన ఆక్టా-కోర్ CPU కాన్ఫిగరేషన్ ఉంది, ఇందులో 2.2GHz వద్ద నాలుగు కార్టెక్స్-A72 కోర్లు మరియు 1.8GHz వద్ద నాలుగు కార్టెక్స్-A53 కోర్లు ఉన్నాయి. ఈ big.LITTLE హెటెరోజెనియస్ ఆర్కిటెక్చర్ తెలివైన లోడ్ బ్యాలెన్సింగ్‌ను అనుమతిస్తుంది, సంక్లిష్టమైన బహుళ-టాస్కింగ్ కోసం అత్యుత్తమ పనితీరును నిర్ధారిస్తుంది, అయితే పొడిగించిన ఆపరేషన్ కోసం పవర్ సామర్థ్యాన్ని ఆప్టిమైజ్ చేస్తుంది-కఠినమైన శక్తి అవసరాలతో పారిశ్రామిక వాతావరణాలకు కీలకం.

6TOPS@INT8 NPUతో అమర్చబడి, RK3576 SOM పరికరంలో AI అనుమితిలో అత్యుత్తమంగా ఉంటుంది. ఇది INT4, INT8 మరియు FP16తో సహా మిశ్రమ-నిర్దిష్ట కార్యకలాపాలకు మద్దతు ఇస్తుంది మరియు TensorFlow మరియు PyTorch వంటి ప్రధాన స్రవంతి లోతైన అభ్యాస ఫ్రేమ్‌వర్క్‌లకు పూర్తిగా అనుకూలంగా ఉంటుంది. క్లౌడ్ కంప్యూటింగ్‌పై ఆధారపడకుండా, జాప్యాన్ని తగ్గించకుండా మరియు డేటా గోప్యతను పెంచకుండా కంప్యూటర్ విజన్, స్పీచ్ రికగ్నిషన్ మరియు ఎడ్జ్ అనలిటిక్స్ వంటి AI అప్లికేషన్‌లను సజావుగా అమలు చేయడానికి ఇది డెవలపర్‌లను అనుమతిస్తుంది.

ఇంటిగ్రేటెడ్ Mali‑G52 MC3 GPU SOM యొక్క మల్టీమీడియా మరియు గ్రాఫిక్స్ సామర్థ్యాలను మరింత మెరుగుపరుస్తుంది. OpenGL ES 3.2 మరియు Vulkan 1.2 వంటి పరిశ్రమ ప్రమాణాలకు మద్దతునిస్తుంది, ఇది మృదువైన 3D రెండరింగ్, హై-డెఫినిషన్ వీడియో ప్రాసెసింగ్ మరియు అధునాతన UI విజువలైజేషన్-ఇండస్ట్రియల్ HMI, డిజిటల్ సైనేజ్ మరియు ఇంటెలిజెంట్ సర్వైలెన్స్ సిస్టమ్‌ల వంటి అప్లికేషన్‌లకు సరైనది.

పారిశ్రామిక-స్థాయి పరిష్కారంగా, RK3576 SOM అనేది పారిశ్రామిక వాతావరణాల యొక్క కఠినమైన డిమాండ్‌లను తీర్చడానికి రూపొందించబడింది, కఠినమైన పరిస్థితుల్లో కూడా స్థిరమైన ఆపరేషన్‌ను నిర్ధారిస్తుంది. మేము అనుకూల ఇంటర్‌ఫేస్ కాన్ఫిగరేషన్‌లు, మెమరీ ఎంపికలు మరియు సాఫ్ట్‌వేర్ ఆప్టిమైజేషన్‌తో సహా మీ నిర్దిష్ట ప్రాజెక్ట్ అవసరాలకు అనుగుణంగా సౌకర్యవంతమైన OEM మరియు ODM అనుకూలీకరణ సేవలను అందిస్తాము. మీకు ప్రామాణిక RK3576 కోర్ బోర్డ్ లేదా పూర్తిగా అనుకూలీకరించిన ఎంబెడెడ్ బోర్డ్ కావాలా, మా పరిష్కారం మీ ఉత్పత్తి అభివృద్ధి చక్రాన్ని వేగవంతం చేస్తుంది మరియు మార్కెట్‌కు సమయాన్ని తగ్గిస్తుంది.

ఇండస్ట్రియల్-గ్రేడ్ డ్యూరబిలిటీ, శక్తివంతమైన AI కంప్యూటింగ్ మరియు బహుముఖ అనుకూలీకరణను మిళితం చేసే విశ్వసనీయమైన, అధిక-పనితీరు గల ఎంబెడెడ్ ప్లాట్‌ఫారమ్ కోసం Rockchip RK3576 SOMని ఎంచుకోండి-మీ తెలివైన ఎడ్జ్ అప్లికేషన్‌ల కోసం కొత్త అవకాశాలను అన్‌లాక్ చేస్తుంది.

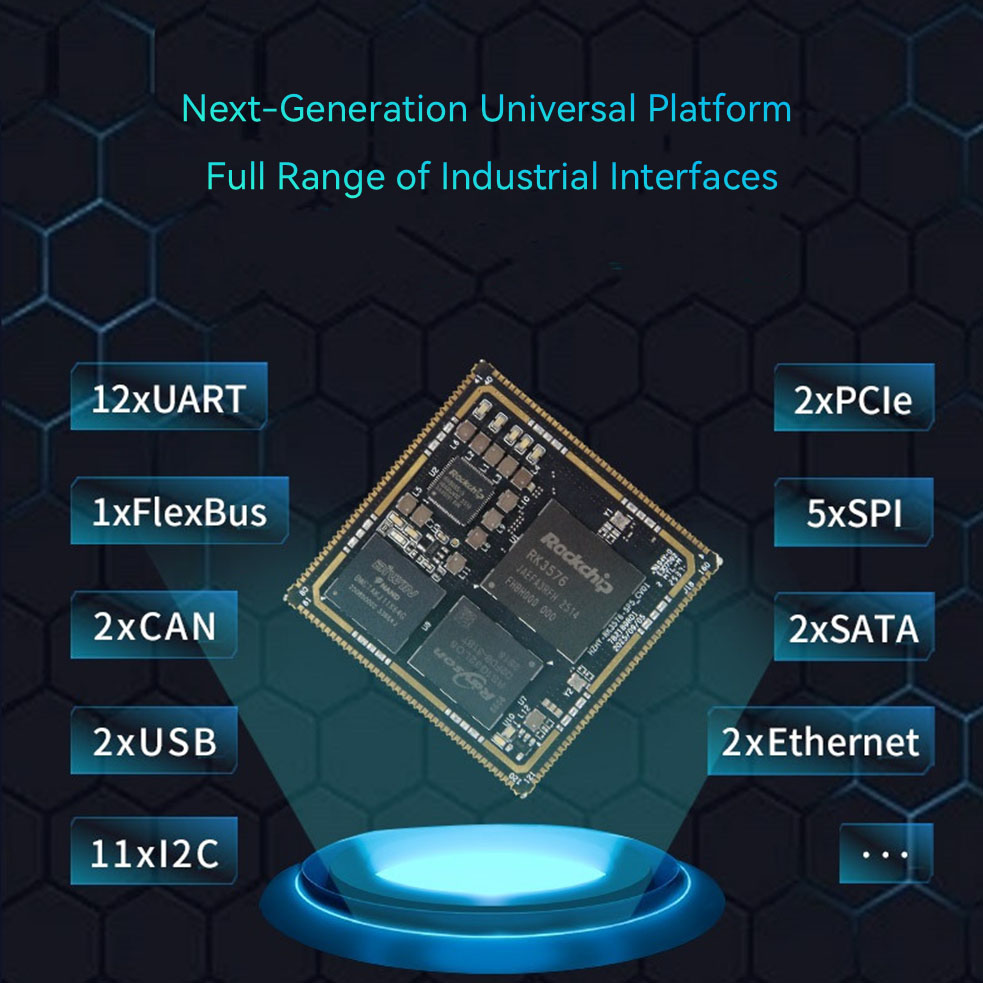

RK3576 SOM హార్డ్‌వేర్ స్పెసిఫికేషన్‌లు

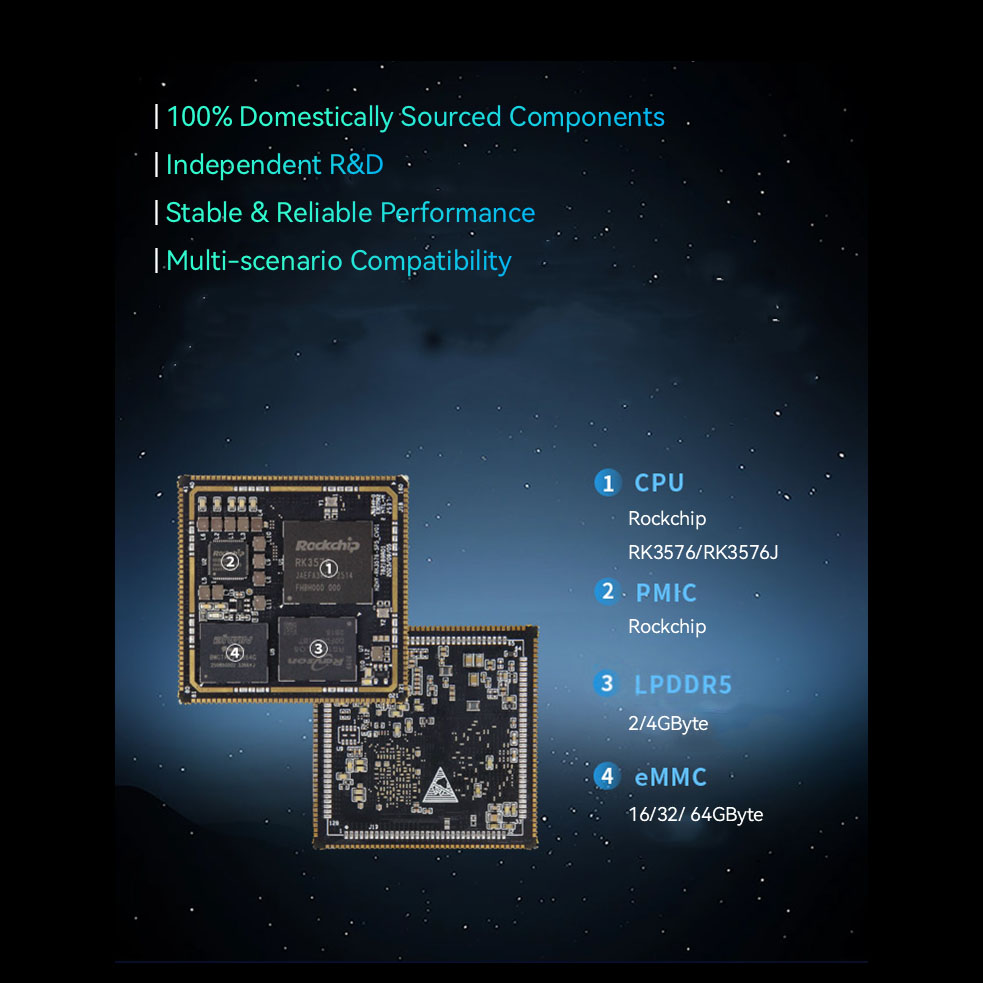

● CPU: Quad-core Cortex-A72 ప్రాసెసర్ + Quad-core Cortex-A53 ప్రాసెసర్

● క్లాక్ స్పీడ్: 2.2GHz

● మెమరీ: 2/4GB LPDDR5 (కొనుగోలు చేసిన సంస్కరణను బట్టి సామర్థ్యం మారుతుంది)

● EMMC: 32/64GB eMMC (కొనుగోలు చేసిన సంస్కరణను బట్టి సామర్థ్యం మారుతుంది)

● మల్టీమీడియా ప్రాసెసింగ్: 4K@120fps H.265, VP9, ​​AVS2 మరియు AV1 డీకోడర్‌లకు మద్దతు ఇస్తుంది; 4K@60fps H.264 డీకోడర్‌కు మద్దతు ఇస్తుంది; 4K@60fps H.264 మరియు H.265 ఎన్‌కోడర్‌లు, అధిక-నాణ్యత JPEG ఎన్‌కోడర్/డీకోడర్‌లకు మద్దతు ఇస్తుంది

● గ్రాఫిక్స్ ప్రాసెసర్: ARM Mali-G52-MC3

● NPU: అంతర్నిర్మిత స్వతంత్ర NPU, 6 టాప్ కంప్యూటింగ్ పవర్ @INT8

● కొలతలు: 45mm x 45mm

● ఇంటర్‌ఫేస్: స్టాంప్-హోల్ ఇంటర్‌ఫేస్, 288 పిన్స్

● ఉష్ణోగ్రత: -40°C~+85°C / 0°C~+70°C

● ఆపరేటింగ్ వోల్టేజ్: 5V

● ఆపరేటింగ్ సిస్టమ్: Linux, Ubuntu

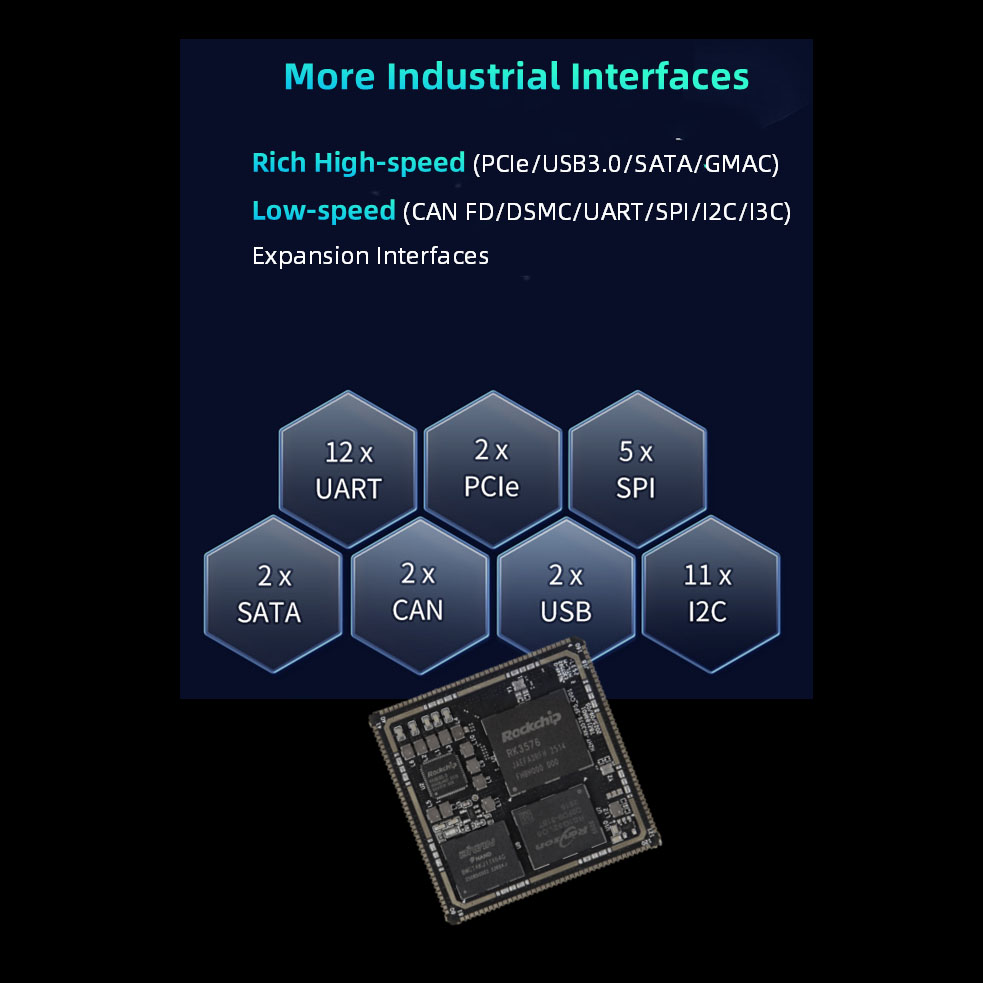

RK3576 SOM ఫంక్షనల్ పారామితులు

● SDMMC (≤2 ఛానెల్‌లు): SDI03.0 ప్రోటోకాల్ మరియు MMCV4.51 ప్రోటోకాల్‌కు మద్దతు ఇస్తుంది. 4-వైర్ డేటా బస్ వెడల్పు; గరిష్టంగా 200MHz వేగంతో SDR104 మోడ్‌కు మద్దతు ఇస్తుంది. గమనిక: SDMMC0 మాత్రమే సిస్టమ్ బూట్‌కు మద్దతు ఇస్తుంది మరియు SD కార్డ్ ఫంక్షన్‌కు డిఫాల్ట్ చేయబడింది;

EMMC/UFS ఖాళీగా ఉన్నప్పుడు SD కార్డ్ ద్వారా ఫర్మ్‌వేర్ అప్‌గ్రేడ్‌కు మద్దతు ఇస్తుంది మరియు EMMC/UFS బూట్ తర్వాత SD కార్డ్ ద్వారా EMMC/UFS యొక్క ఫర్మ్‌వేర్ అప్‌గ్రేడ్‌కు మద్దతు ఇస్తుంది; SDMMC0 పరిధీయ మరియు వాస్తవ ఆపరేటింగ్ మోడ్ ప్రకారం VCCIO_SD_S0 నుండి 1.8V లేదా 3.3V అవుట్‌పుట్‌ను కాన్ఫిగర్ చేస్తుంది; SDMMC1 3.3V; కొన్ని పిన్ వనరులు మల్టీప్లెక్స్ చేయబడ్డాయి.

● SARADC (≤7 ఛానెల్‌లు): SARADC రిజల్యూషన్ 12-బిట్, వేగం 1MS/s, ఇన్‌పుట్ వోల్టేజ్ పరిధి 0~1.8V; గమనిక: SARADC_VINO_BOOT అనేది SYSTEMBOOT బూట్ సీక్వెన్స్‌ని సెట్ చేయడానికి అంకితం చేయబడింది మరియు ఇతర ఫంక్షన్‌ల కోసం ఉపయోగించబడదు; SARADC_VIN1 కీ విలువ ఇన్‌పుట్ నమూనా పోర్ట్‌గా డిఫాల్ట్ చేయబడింది మరియు రికవరీ మోడ్ బటన్‌గా మల్టీప్లెక్స్ చేయబడింది (సవరించడం సాధ్యం కాదు);

SARADC_VIN2 అనేది బోర్డు హార్డ్‌వేర్ ID, బయటకు తీసుకురాలేదు; SARADC_VIN3 ఆడియో డిటెక్షన్ కోసం మల్టీప్లెక్స్ చేయబడింది;

SARADC_VIN4~7ని నేరుగా ఉపయోగించవచ్చు.

● USB (≤2 ఛానెల్‌లు): గమనిక: USB2_OTG0 అనేది RK3576 కోసం డిఫాల్ట్ ఫర్మ్‌వేర్ బర్నింగ్ పోర్ట్, దయచేసి అప్లికేషన్‌లో ఈ ఇంటర్‌ఫేస్‌ను రిజర్వ్ చేసుకోండి; USB3 మరియు USB2.0 OTGలు ఏకకాలంలో పరికరం లేదా హోస్ట్‌గా మాత్రమే పనిచేస్తాయి; USB3 OTG0 యొక్క SS సిగ్నల్ (5Gbps) DP1.4తో మల్టీప్లెక్స్ చేయబడింది; USB3 OTG1 యొక్క SS సిగ్నల్ (5Gbps) PCIE1 లేదా SATA1తో మల్టీప్లెక్స్ చేయబడింది మరియు PCIE లేదా SATA ఫంక్షన్‌కి సెట్ చేసినప్పుడు USB ఫంక్షన్ ఉపయోగించబడదు;

● SATA (≤2 ఛానెల్‌లు): SATA PM ఫంక్షన్‌కు మద్దతు ఇస్తుంది, ప్రతి పోర్ట్ 5 పరికరాలకు మద్దతు ఇస్తుంది; SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/sకి మద్దతు ఇస్తుంది; eSATAకి మద్దతు ఇస్తుంది.

గమనిక: SATA0 మరియు PCIe0 కంట్రోలర్‌లు మల్టీప్లెక్స్ చేయబడ్డాయి; SATA1 మరియు PCIe1 లేదా USB3_OTG1 కంట్రోలర్‌లు మల్టీప్లెక్స్ చేయబడ్డాయి;

● PCIe (≤2 ఛానెల్‌లు): 2 PCIe 2.1 కంట్రోలర్‌లు, రెండూ RC మోడ్‌కు మాత్రమే మద్దతు ఇస్తాయి;

గమనిక: PCIe0 మరియు SATA0 కంట్రోలర్‌లు మల్టీప్లెక్స్ చేయబడ్డాయి; PCIe1 మరియు SATA1 లేదా USB3_OTG1 కంట్రోలర్‌లు మల్టీప్లెక్స్ చేయబడ్డాయి;

● MIPI DPHY CSI RX (≤2 ఛానెల్‌లు): 2 MIPI DPHY CSI RX పోర్ట్‌లు, 2/4-లేన్ MIPI-CSI మోడ్‌కు మద్దతు ఇస్తుంది;

గమనిక: 2-లేన్ + 2-లేన్ మోడ్‌గా విభజించడానికి ప్రస్తుతం మద్దతు లేదు; గరిష్టంగా 2 కెమెరాలను కనెక్ట్ చేయవచ్చు;

● MIPI DCPHY CSI RX (≤1 ఛానెల్): 1 MIPI DCPHY CSI RX పోర్ట్, 1/2/4-లేన్ MIPI-DPHY మోడ్ లేదా 0/1/2 ట్రియో MIPI-CPHY మోడ్‌కు మద్దతు ఇస్తుంది;

● గమనిక: 2-లేన్ + 2-లేన్ మోడ్‌గా విభజించడానికి మద్దతు లేదు; MIPI DCPHY కాంబో PHY యొక్క TX మరియు RXలు DPHY TX మరియు DPHY RX మోడ్‌లుగా లేదా ఏకకాలంలో CPHY TX మరియు CPHY RX మోడ్‌లుగా మాత్రమే ఏకకాలంలో కాన్ఫిగర్ చేయబడతాయి. CIF (≤1 ఛానెల్): 1 ఛానెల్ గరిష్టంగా 16-బిట్ DVP ఇంటర్‌ఫేస్, 8/10/12/16-బిట్‌కు మద్దతు ఇస్తుంది;

గమనిక: 3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి;

● HDMI TX (≤1 ఛానెల్): HDMI 2.1 వరకు మద్దతు ఇస్తుంది, 4K@120Hzకి గరిష్ట మద్దతు, HDMI FRL మోడ్‌కు మద్దతు ఇస్తుంది మరియు HDMI TMDS మోడ్‌తో వెనుకకు అనుకూలంగా ఉంటుంది;

గమనిక: eDP కంట్రోలర్‌తో భాగస్వామ్యం చేయబడింది;

● eDP (≤1 ఛానెల్): eDP 3.1 వరకు మద్దతు ఇస్తుంది, 4K@60Hz కోసం గరిష్ట మద్దతు, 1/2/4 లేన్ మోడ్‌లకు మద్దతు ఇస్తుంది, స్వాప్‌కు మద్దతు ఇవ్వదు; గమనిక: eDP కంట్రోలర్‌తో భాగస్వామ్యం చేయబడింది;

● MIPI DCPHYCSI TX (≤1 ఛానెల్): 1 MIPI DCPHYCSI RX పోర్ట్, 1/2/3/4 లేన్స్ MIPI-DPHY మోడ్ లేదా 0/1/2 ట్రియో MIPI-CPHY మోడ్‌కు మద్దతు ఇస్తుంది;

● గమనిక: 2Lane+2Lane మోడ్‌లో విభజనకు మద్దతు ఇవ్వదు; MIPI DCPHY కాంబో PHY యొక్క TX మరియు RXలు DPHY TX, DPHY RX మోడ్‌గా లేదా ఏకకాలంలో CPHY TX, CPHY RX మోడ్‌గా మాత్రమే ఏకకాలంలో కాన్ఫిగర్ చేయబడతాయి.

● DP (≤1 ఛానెల్): eDP 3.1 వరకు మద్దతు ఇస్తుంది, 4K@120Hz కోసం గరిష్ట మద్దతు, 1/2/4 లేన్ మోడ్‌లకు మద్దతు ఇస్తుంది, స్వాప్‌కు మద్దతు ఇస్తుంది;

గమనిక: USB3 OTG0 యొక్క SS సిగ్నల్‌తో భాగస్వామ్యం చేయబడింది;

● LCD (≤1 ఛానెల్): 24-బిట్ RGB మోడ్‌కు మద్దతు ఇస్తుంది, గరిష్ట రిజల్యూషన్ 1920x1080@60Hz; 16-బిట్ BT1120 మోడ్‌కు మద్దతు ఇస్తుంది, గరిష్ట రిజల్యూషన్ 1920x1080@60Hz; 8-బిట్ BT656 మోడ్‌కు మద్దతు ఇస్తుంది, గరిష్ట రిజల్యూషన్ 720x576@60Hz; గమనిక: కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● EBC (≤1 ఛానెల్): 8-బిట్/16-బిట్ అవుట్‌పుట్, గరిష్టంగా 32 స్థాయిల గ్రేస్కేల్, గరిష్ట రిజల్యూషన్ 2560x1920@85Hz;

గమనిక: కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● ఆడియో (≤9 ఛానెల్‌లు): SAI యొక్క 5 సమూహాలు, మాస్టర్-స్లేవ్ మోడ్‌కు మద్దతు, 8 నుండి 32-బిట్ వెడల్పు మరియు 48kHz వరకు నమూనా రేట్లు; PDM యొక్క 2 సమూహాలు, మాస్టర్ మోడ్, సపోర్టింగ్ 8-ఛానల్ ఇన్‌పుట్ సామర్ధ్యం, 16 నుండి 32-బిట్ వెడల్పు మరియు 192kHz వరకు నమూనా రేట్లు; SPDIFTX యొక్క 2 సమూహాలు; DSM PWMAudio యొక్క 1 సమూహం;

గమనిక: ఆడియో డేటా నమూనా రేటు మార్పిడి కోసం నాలుగు ASRC (అసమకాలిక నమూనా రేటు కన్వర్టర్) మాడ్యూల్స్ అందించబడ్డాయి;1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి;

● ఈథర్నెట్ (≤2 ఛానెల్‌లు): 10/100/1000Mbps డేటా ట్రాన్స్‌మిషన్ రేట్‌లతో 2 RGMII ఇంటర్‌ఫేస్‌లకు మద్దతు ఇస్తుంది.

గమనిక: 3.3V RGMII/RMII ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

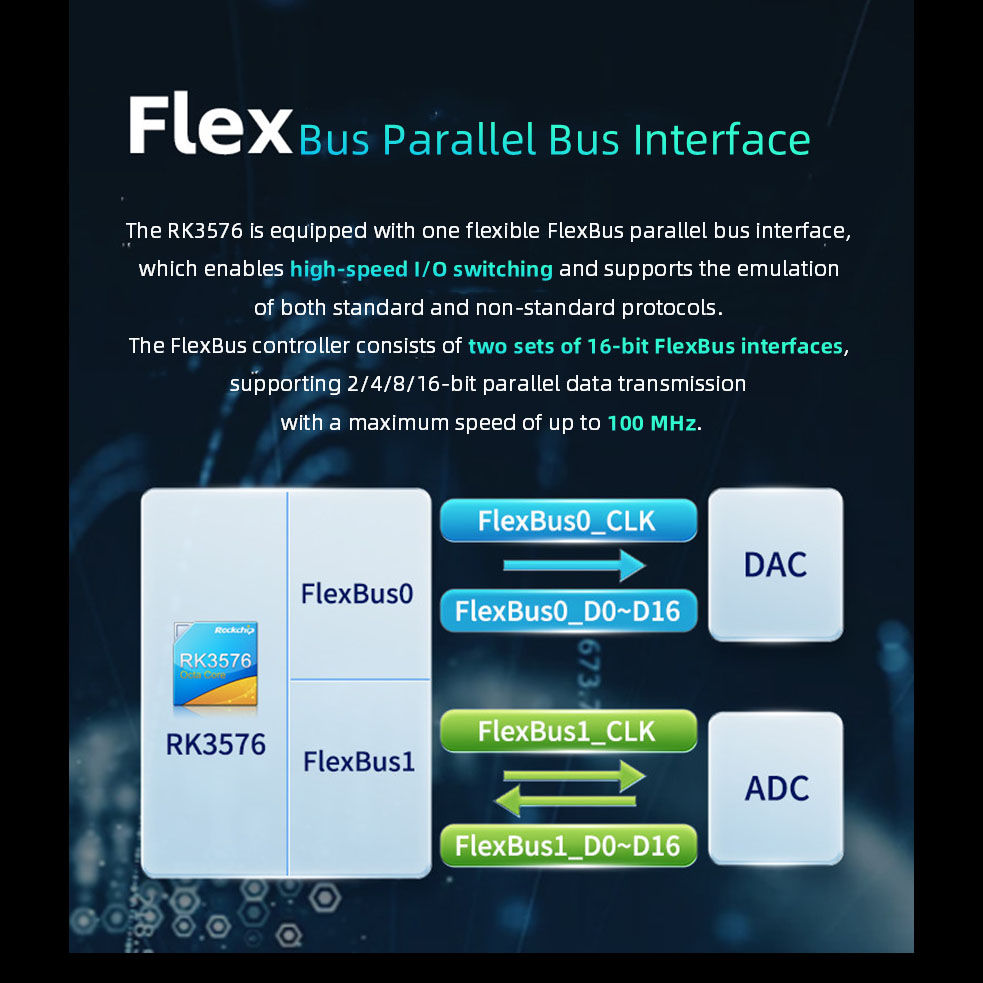

● FlexBus (≤1 ఛానెల్): ఒక సౌకర్యవంతమైన సమాంతర బస్ ఇంటర్‌ఫేస్‌కు మద్దతు ఇస్తుంది - FlexBus ఇంటర్‌ఫేస్, ఇది హై-స్పీడ్ I/O స్విచింగ్‌ను సాధించగలదు మరియు కొన్ని ప్రామాణిక ప్రోటోకాల్‌లు లేదా క్రమరహిత ప్రోటోకాల్‌లను అనుకరించగలదు. ఒక సాధారణ అప్లికేషన్ దృశ్యం అనేది హై-స్పీడ్ 16-బిట్ ADC మరియు 16-బిట్ DAC కలయిక.

గమనిక: 3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● DSMC (≤1 ఛానెల్): డబుల్ డేటా రేట్ సీరియల్ ఇంటర్‌ఫేస్. PSRAM పరికర కమ్యూనికేషన్ లేదా LocalBus యొక్క పరిధీయ కమ్యూనికేషన్ (FPGA వంటివి)లో ప్రధానంగా ఉపయోగించబడుతుంది. గమనిక: 3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● UART (≤12 ఛానెల్‌లు): గరిష్ట మద్దతు ఉన్న బాడ్ రేటు 8Mbps.

గమనిక: 1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● I³C (≤2 ఛానెల్‌లు): 7-బిట్ మరియు 10-బిట్ అడ్రస్ మోడ్‌లకు మద్దతు ఇస్తుంది, గరిష్ట వేగం 12.5 Mbit/s వరకు ఉంటుంది, I²C బస్‌కు అనుకూలంగా ఉంటుంది, గరిష్ట వేగం 400 Kbit/s వరకు ఉంటుంది. గమనిక: 1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● I²C (≤11 ఛానెల్‌లు): గరిష్టంగా 400 Kbit/s వేగంతో 7-బిట్ మరియు 10-బిట్ అడ్రస్ మోడ్‌లకు మద్దతు ఇస్తుంది.

గమనిక: 1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి. SPI (≤5 ఛానెల్‌లు): కాన్ఫిగర్ చేయదగిన మాస్టర్/స్లేవ్ మోడ్. గమనిక: 1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● CAN (≤2 ఛానెల్‌లు): CAN-FDకి మద్దతు ఇస్తుంది; 1Mbps సపోర్ట్ చేస్తుంది.

గమనిక: 1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

● PWM (≤3 ఛానెల్‌లు): 3 స్వతంత్ర PWM కంట్రోలర్‌లు, గరిష్టంగా 16 PWM ఛానెల్‌లు, 32-బిట్ టైమర్/కౌంటర్ మద్దతు.

గమనిక: 1.8V/3.3V ఇంటర్‌ఫేస్, కొన్ని పిన్ వనరులు భాగస్వామ్యం చేయబడ్డాయి.

గమనిక: కొన్ని పిన్ వనరులు మల్టీప్లెక్స్ చేయబడ్డాయి. దయచేసి వివరాల కోసం పిన్ ఫంక్షన్ పోలిక పట్టికను చూడండి.

నమూనాలు మరియు మరింత సమాచారం కోసం మమ్మల్ని సంప్రదించండి!

సేవా ప్రయోజనాలు

కనిష్ట ఆర్డర్: 1 యూనిట్ | బల్క్ ఆర్డర్‌లకు మద్దతు ఉంది | ఉచిత SDK | ఉచిత సాంకేతిక మద్దతు | అనుకూలీకరణ ఆమోదించబడింది

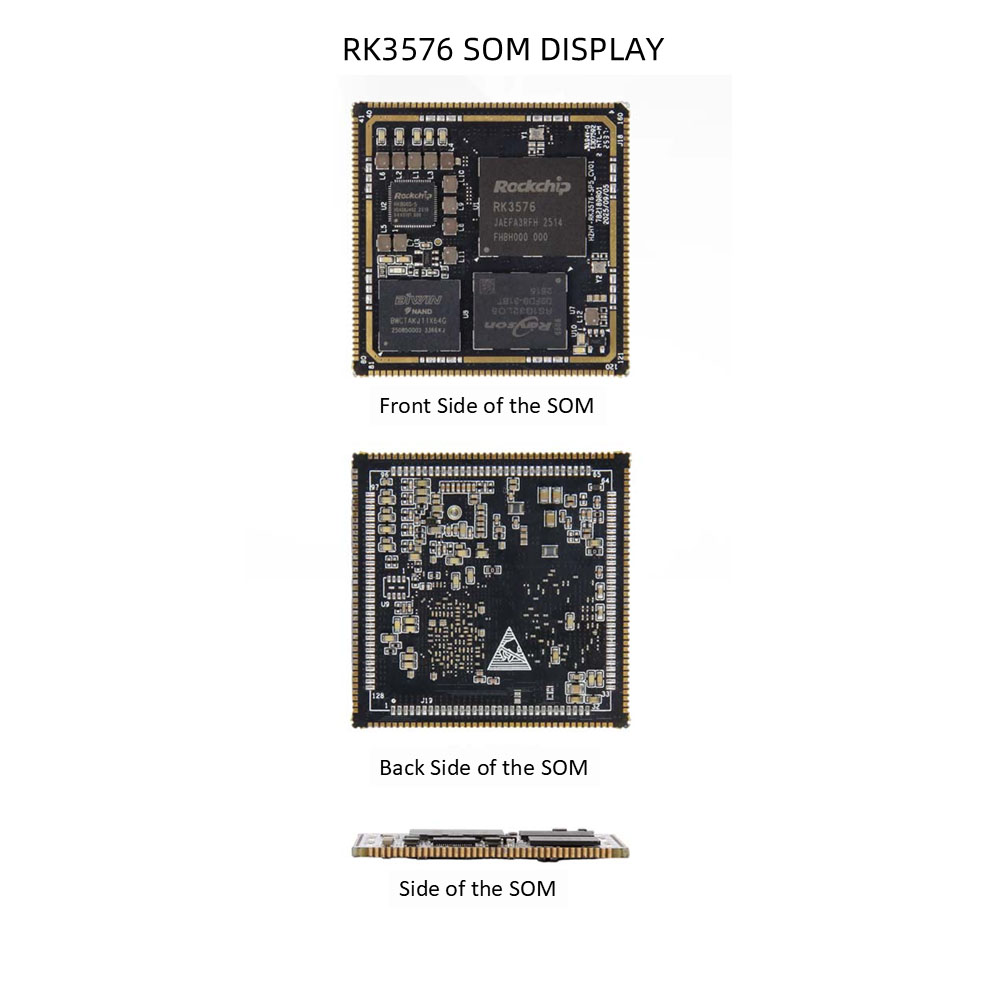

RK3576 SOM వివరాలు
