RK3588 బోర్డ్-టు-బోర్డు అభివృద్ధి బోర్డు

బోర్డు అభివృద్ధి బోర్డుకు RK3588 బోర్డు అంటే ఏమిటి?

RK3588 బోర్డ్-టు-బోర్డ్ డెవలప్‌మెంట్ బోర్డు మాడ్యులర్ డిజైన్‌ను అవలంబించడం ద్వారా మరియు ప్రామాణిక ఇంటర్‌ఫేస్‌లను ఉపయోగించడం ద్వారా కోర్ బోర్డ్ మరియు ఫంక్షనల్ సబ్-బోర్డుల (క్యారియర్ బోర్డ్) మధ్య సౌకర్యవంతమైన కలయికలను ప్రారంభించడం లక్ష్యంగా పెట్టుకుంది (ఉదా., పిసిఐఇ, ఎంఎక్స్‌ఎం, హై-స్పీడ్ బోర్డ్-టు-బోర్డ్ కనెక్టర్లు)

ఇంటిగ్రేటెడ్ బోర్డ్ లేదా సింగిల్ బోర్డ్ కంప్యూటర్‌తో పోల్చినప్పుడు, బోర్డు- నుండి -బోర్డు మదర్‌బోర్డు ఈ క్రింది ప్రధాన ప్రయోజనాలను పంచుకుంటుంది:

సాంప్రదాయ అభివృద్ధి బోర్డులతో పోలిక

RK3588 అభివృద్ధి బోర్డు యొక్క ముఖ్య లక్షణాలు

● శక్తివంతమైన SOC: రాక్‌చిప్ RK3588 (8-కోర్ కార్టెక్స్-A76/A55, 6TOPS NPU)

● మాడ్యులర్ డిజైన్: అనుకూల విస్తరణ కోసం సౌకర్యవంతమైన బి 2 బి కనెక్టర్లు

● హై-స్పీడ్ ఇంటర్‌ఫేస్‌లు: PCIE 3.0, USB 3.1, డ్యూయల్ గిగాబిట్ ఈథర్నెట్, SATA

● మల్టీ-డిస్ప్లే: 8K@60fps + 4K@60fps ఏకకాల అవుట్‌పుట్‌కు మద్దతు ఇస్తుంది

పారిశ్రామిక -గ్రేడ్: -40 ° C నుండి +85 ° C ఆపరేషన్

● రిచ్ ఇంటర్‌ఫేస్‌లు: MINI PCIE, M.2 M కీ, MIPI CSI

● మల్టీ-స్క్రీన్ విభిన్న ప్రదర్శన: మూడు-స్క్రీన్ వైవిధ్య ప్రదర్శన మరియు నాలుగు-స్క్రీన్ వైవిధ్య ప్రదర్శనకు మద్దతు ఇస్తుంది. Hdmi*2; MIPI DSI*2; టైప్-సి (DP ప్రోటోకాల్‌కు మద్దతు ఇస్తుంది)

సాంకేతిక లక్షణాలు

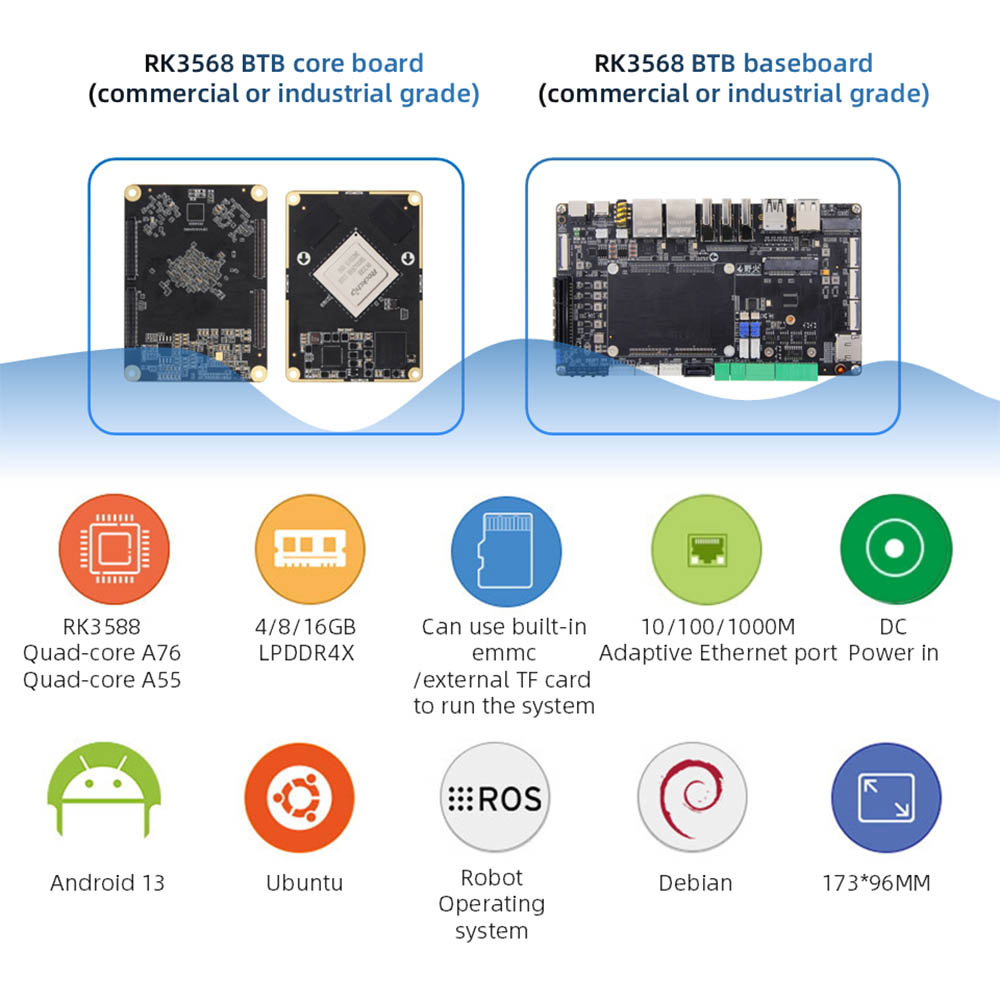

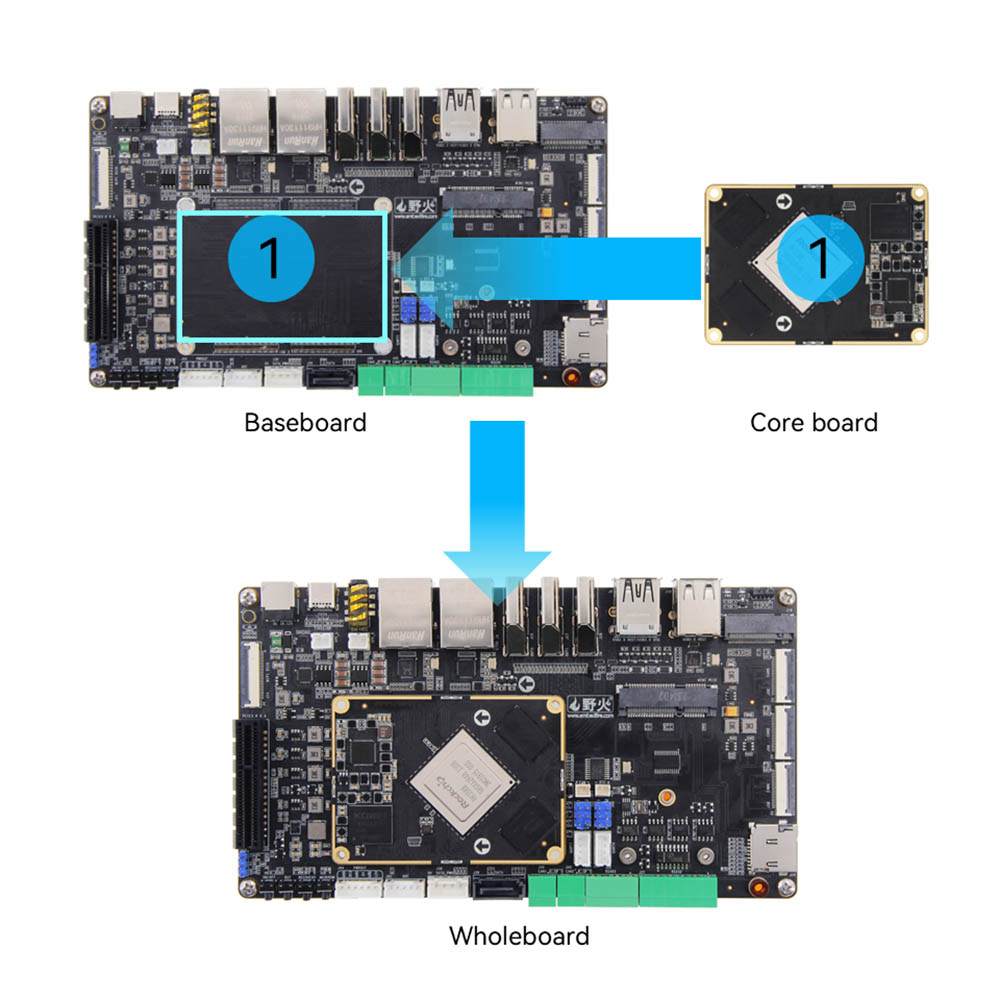

BTB మదర్‌బోర్డులో కోర్ బోర్డ్ మరియు క్యారియర్ బోర్డ్/ బేస్బోర్డ్ ఉంటాయి.

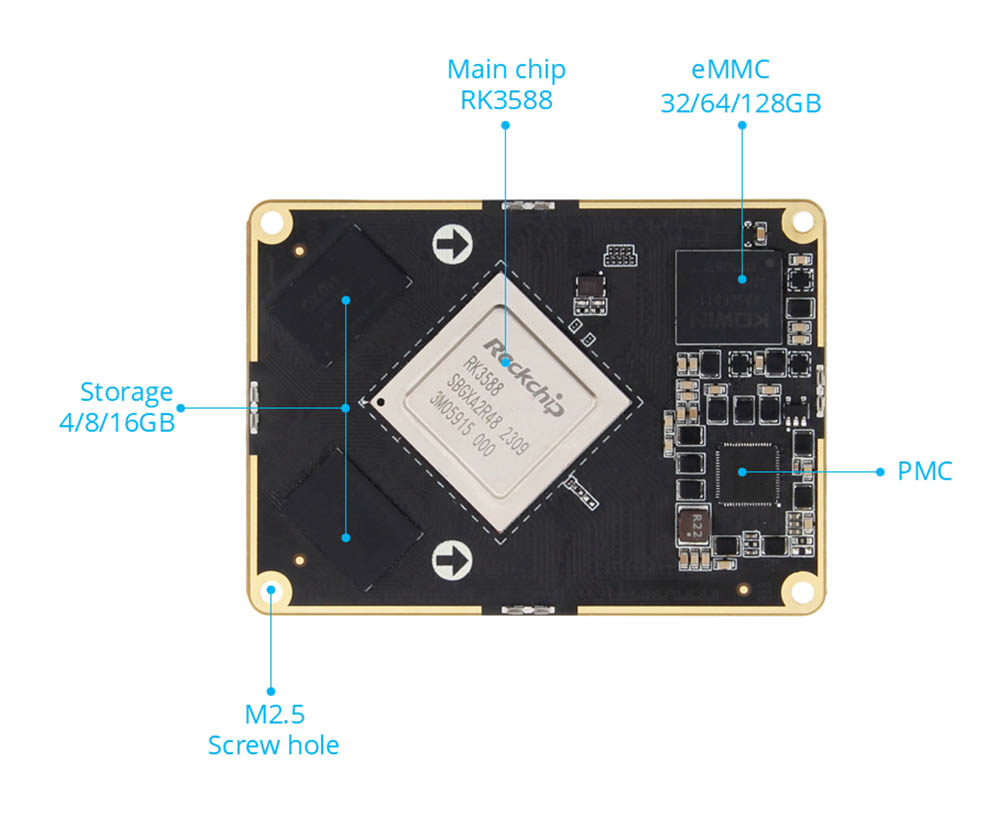

RK3588 కోర్ బోర్డ్ పారామితులు

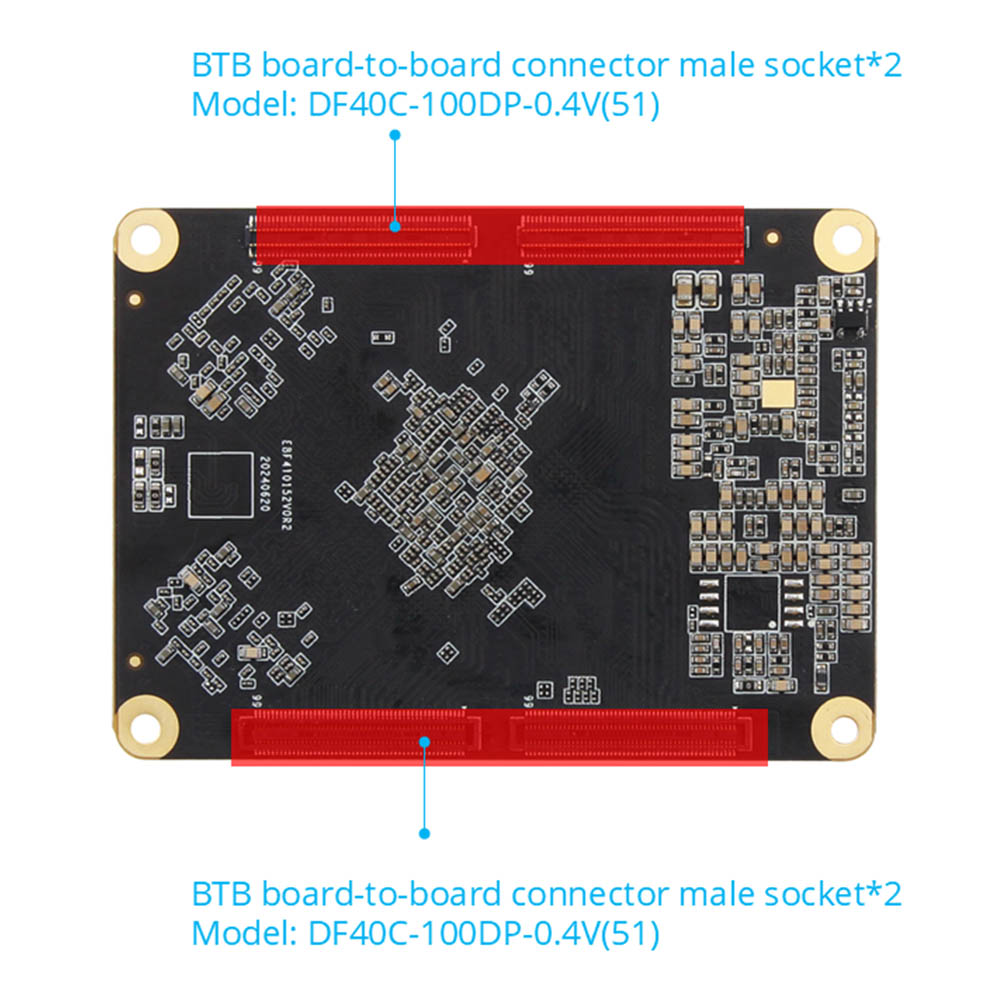

● కనెక్టర్: మగ కనెక్టర్: DF40C-100DP-0.4V (51) మహిళా కనెక్టర్: DF40C-100DS-0.4V (51)

● మెయిన్ చిప్: RK3588 (క్వాడ్-కోర్ A76 + క్వాడ్-కోర్ A55, మాలి-జి 610, 6 టాప్స్ కంప్యూటింగ్ పవర్) బిటిబి 400 పిన్స్, 0.5 మిమీ స్పేసింగ్, అన్ని I0 కి దారితీస్తుంది

● మెమరీ: 4/8/16GB, LPDDR4/4X

● నిల్వ: 32/64/128GB. EMMC

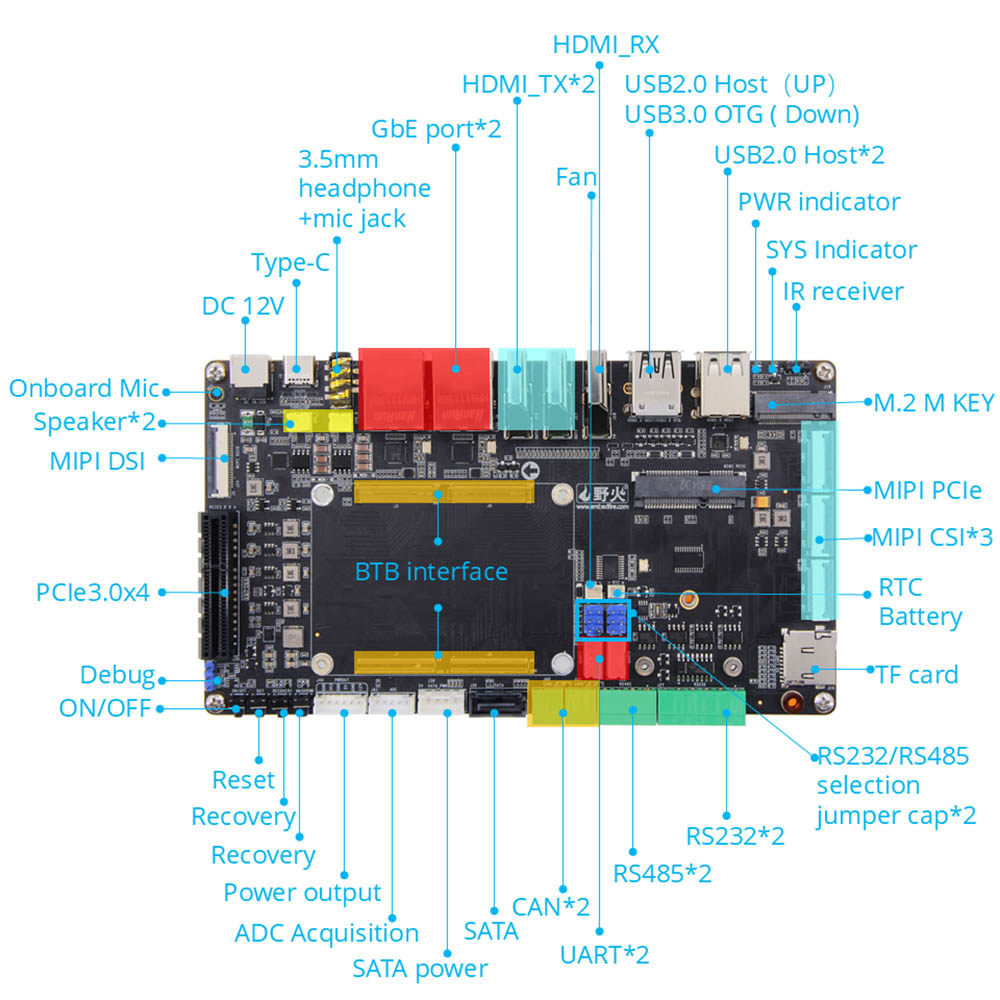

RK3588 బేస్బోర్డ్ పారామితులు

● కనెక్టర్: మగ: DF40C-100DP-0.4V (51) ఆడ: DF40C-100DS-0.4V (51)

● పవర్ ఇంటర్ఫేస్: 12 వి@2 ఎ డిసి ఇన్పుట్, డిసి ఇంటర్ఫేస్*1; పవర్ అవుట్పుట్ ఇంటర్ఫేస్*1

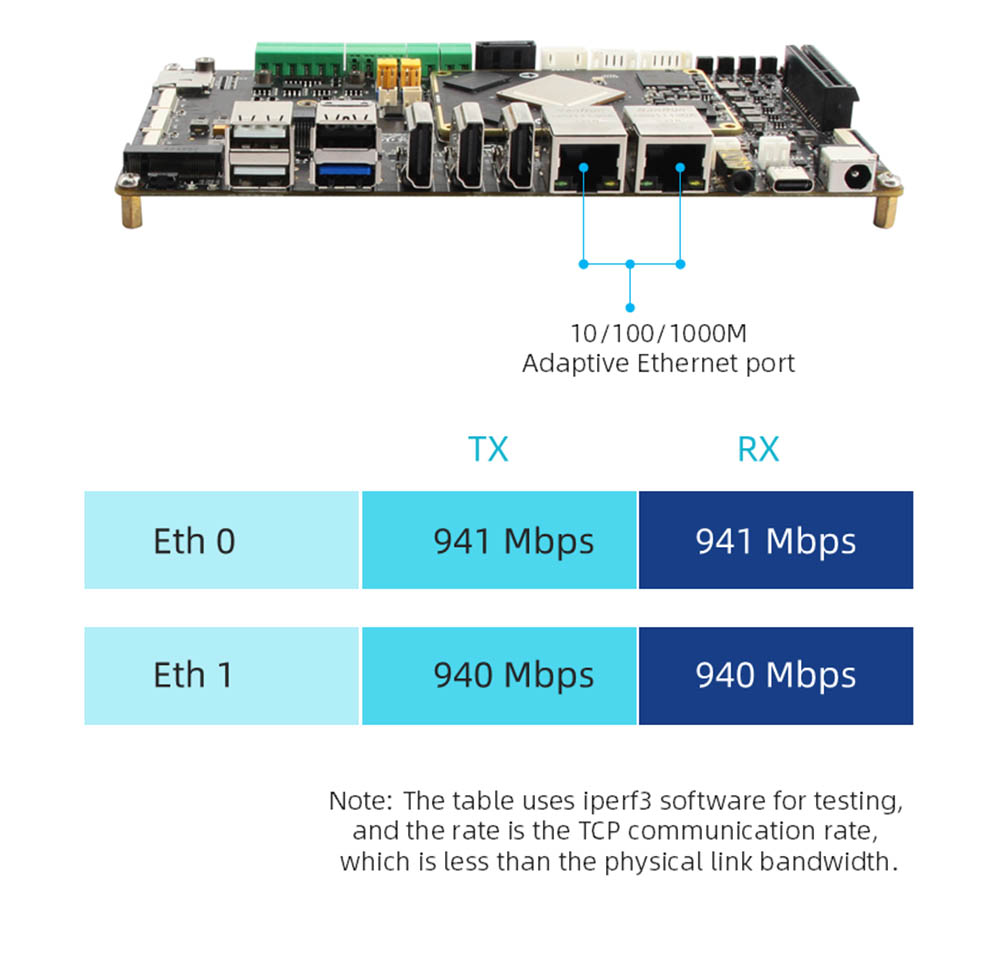

● ఈథర్నెట్: గిగాబిట్ నెట్‌వర్క్ పోర్ట్*2, మద్దతు 10/100/1000MBPS డేటా ట్రాన్స్మిషన్ రేట్

● HDMI: HDMI12.0 ఇన్పుట్*1, 3840x2160 వరకు@60fps; HDMI2.1 అవుట్పుట్*2, ఇతర స్క్రీన్‌లతో బహుళ స్క్రీన్‌లకు మద్దతు ఇస్తుంది, గరిష్ట రిజల్యూషన్ 7680x4320@60Hz (8K రిజల్యూషన్)

● MIPI-DSI: MIPI స్క్రీన్ ఇంటర్ఫేస్*2 (ఫ్రంట్*1, బ్యాక్*1), వైల్డ్‌ఫైర్ MIPI స్క్రీన్‌లో ప్లగ్ చేయవచ్చు, ఇతర స్క్రీన్‌లతో బహుళ స్క్రీన్‌లకు మద్దతు ఇస్తుంది; సింగిల్ MIPI మోడ్ గరిష్ట రిజల్యూషన్ 1920*1080@60Hz

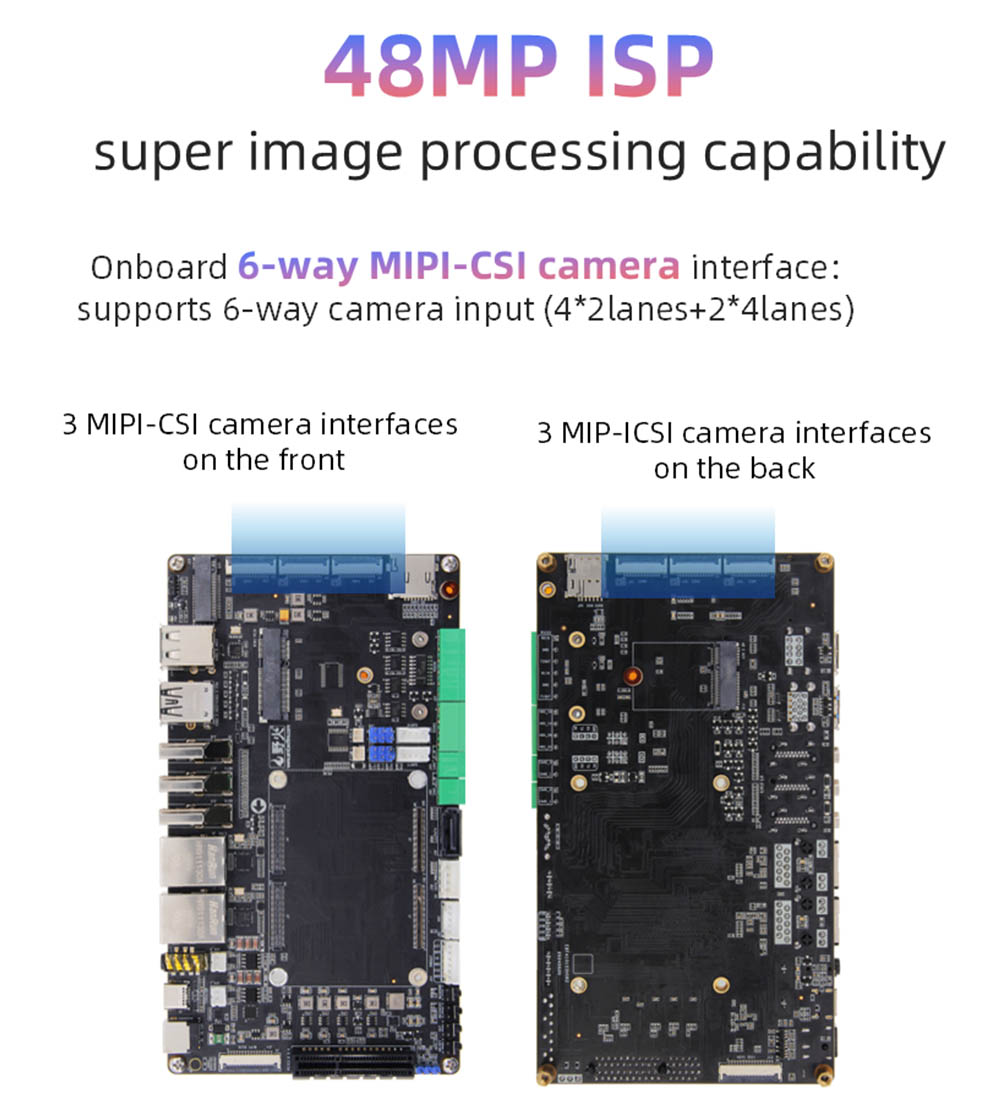

● MIPI-CSI: MIPI కెమెరా ఇంటర్ఫేస్*6 (ఫ్రంట్*3, బ్యాక్*3), వైల్డ్‌ఫైర్ MIPI కెమెరాలో ప్లగ్ చేయవచ్చు

● USB2.0: USB- హోస్ట్‌టైప్-ఎ ఇంటర్ఫేస్*3

● USB3.0: USB-OTGTYPE-A ఇంటర్ఫేస్*1; టైప్-సి ఇంటర్ఫేస్*1, ఫర్మ్‌వేర్ బర్నింగ్ కోసం ఉపయోగించవచ్చు, DP1.4 ప్రోటోకాల్‌కు మద్దతు ఇస్తుంది

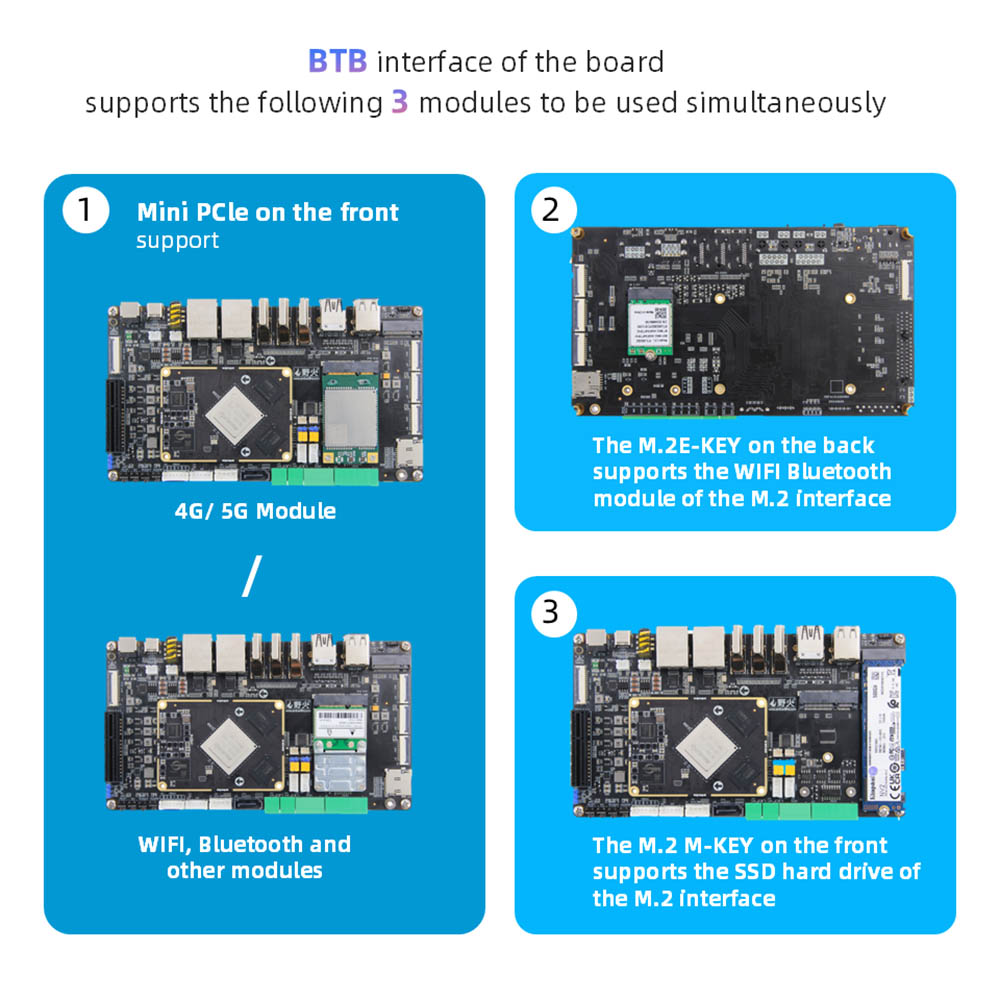

● PCLE ఇంటర్ఫేస్: మినీ-పిసిల్ ఇంటర్ఫేస్*1, పూర్తి-ఎత్తు లేదా సగం-ఎత్తు వైఫై నెట్‌వర్క్ కార్డ్, 4 జి మాడ్యూల్ లేదా ఇతర మినీ-పిక్ ఇంటర్ఫేస్ మాడ్యూల్: PCLE3.0X4 ఇంటర్ఫేస్*1 తో ఉపయోగించవచ్చు

● M.2 ఇంటర్ఫేస్: M.2EKEY ఇంటర్ఫేస్*1, M.2 ఇ-కీ వైర్‌లెస్ నెట్‌వర్క్ కార్డ్ మాడ్యూల్‌కు మద్దతు ఇస్తుంది; M.2 M కీ ఇంటర్ఫేస్*1, M.2 M- కీ PCLE3.0*4 లాన్స్ స్పెసిఫికేషన్ 2280 హార్డ్ డిస్క్

Card TF కార్డ్ హోల్డర్: మైక్రో SD (TF) కార్డ్ హోల్డర్*1, TF కార్డ్ బూట్ సిస్టమ్‌కు మద్దతు ఇస్తుంది, 512GB వరకు

Card సిమ్ కార్డ్ హోల్డర్: సిమ్ కార్డ్ హోల్డర్*1, సిమ్ కార్డ్ ఫంక్షన్ 4 జి మాడ్యూల్‌తో ఉపయోగించాల్సిన అవసరం ఉంది

Sata SATA ఇంటర్ఫేస్: ప్రామాణిక SATA ఇంటర్ఫేస్*1; SATA పవర్ ఇంటర్ఫేస్*1, 12V అవుట్‌పుట్‌కు మద్దతు ఇస్తుంది

● కెన్: కెన్*2

● ADC: ADC సముపార్జన ఇంటర్ఫేస్*1

● డీబగ్ సీరియల్ పోర్ట్:

● డీబగ్ సీరియల్ పోర్ట్*1 (UART2), డిఫాల్ట్ పారామితి 1500000-8-N-1; UART సీరియల్ పోర్ట్*2 (UART7 & UART9); Rs232*2 (UART4 & UART7);

● RS485*2 (UART4 & UART7); RS232/rs485 ఎంపిక జంపర్ ఇంటర్ఫేస్*2

ఆడియో: ఆన్‌బోర్డ్ మైక్ మైక్రోఫోన్*1; SPK స్పీకర్ ఇంటర్ఫేస్*2, 3W పవర్ స్పీకర్ హెడ్‌ఫోన్ అవుట్‌పుట్ + మైక్రోఫోన్ ఇన్పుట్ 2-ఇన్ -1 ఇంటర్ఫేస్*1 ను కనెక్ట్ చేయవచ్చు

బటన్: ఆన్/ఆఫ్ బటన్*1; మాస్క్రోమ్ బటన్*1; రికవరీ బటన్*1; రీసెట్ బటన్*

Led LED: పవర్ ఇండికేటర్*1; సిస్టమ్ సూచిక*1

Irn ఇన్ఫ్రారెడ్ రిసీవర్: ఇన్ఫ్రారెడ్ రిమోట్ కంట్రోల్ ఫంక్షన్‌కు మద్దతు ఇవ్వండి

● RTC: RTC పవర్ సాకెట్*1

● ఫ్యాన్ ఇంటర్ఫేస్: 5V లేదా 12V ఫ్యాన్ శీతలీకరణ యొక్క సంస్థాపన

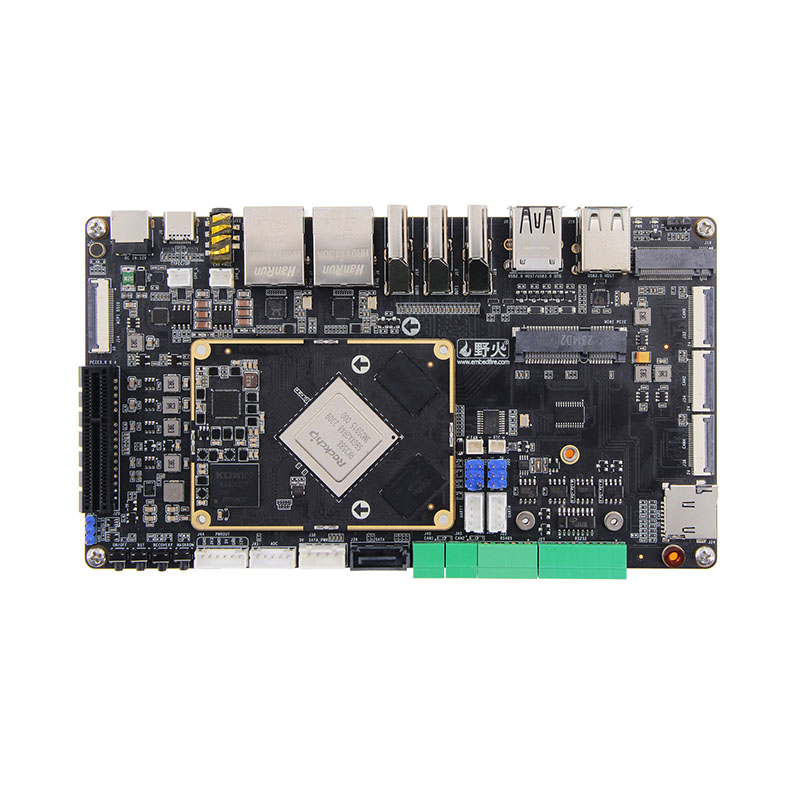

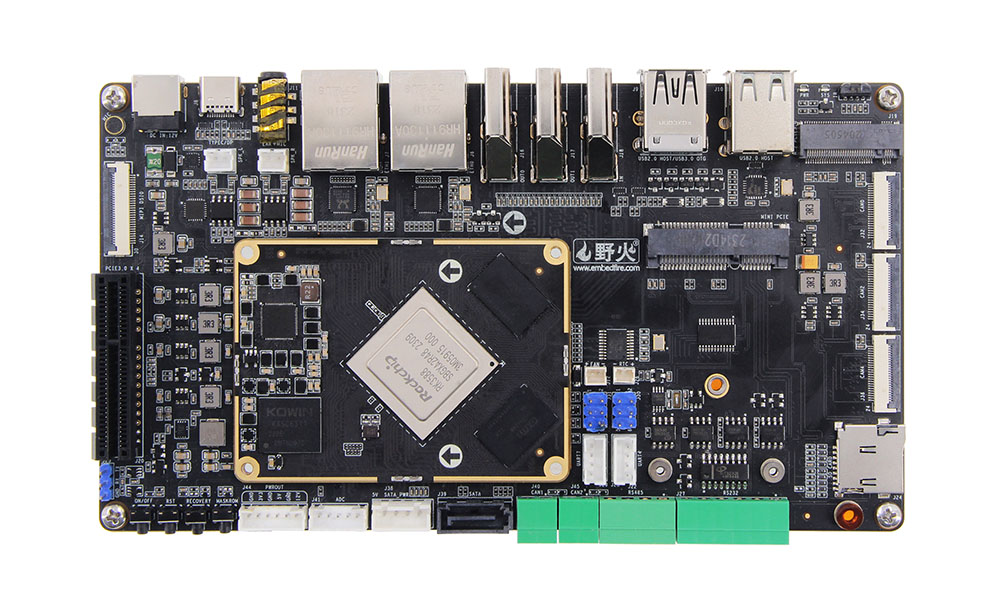

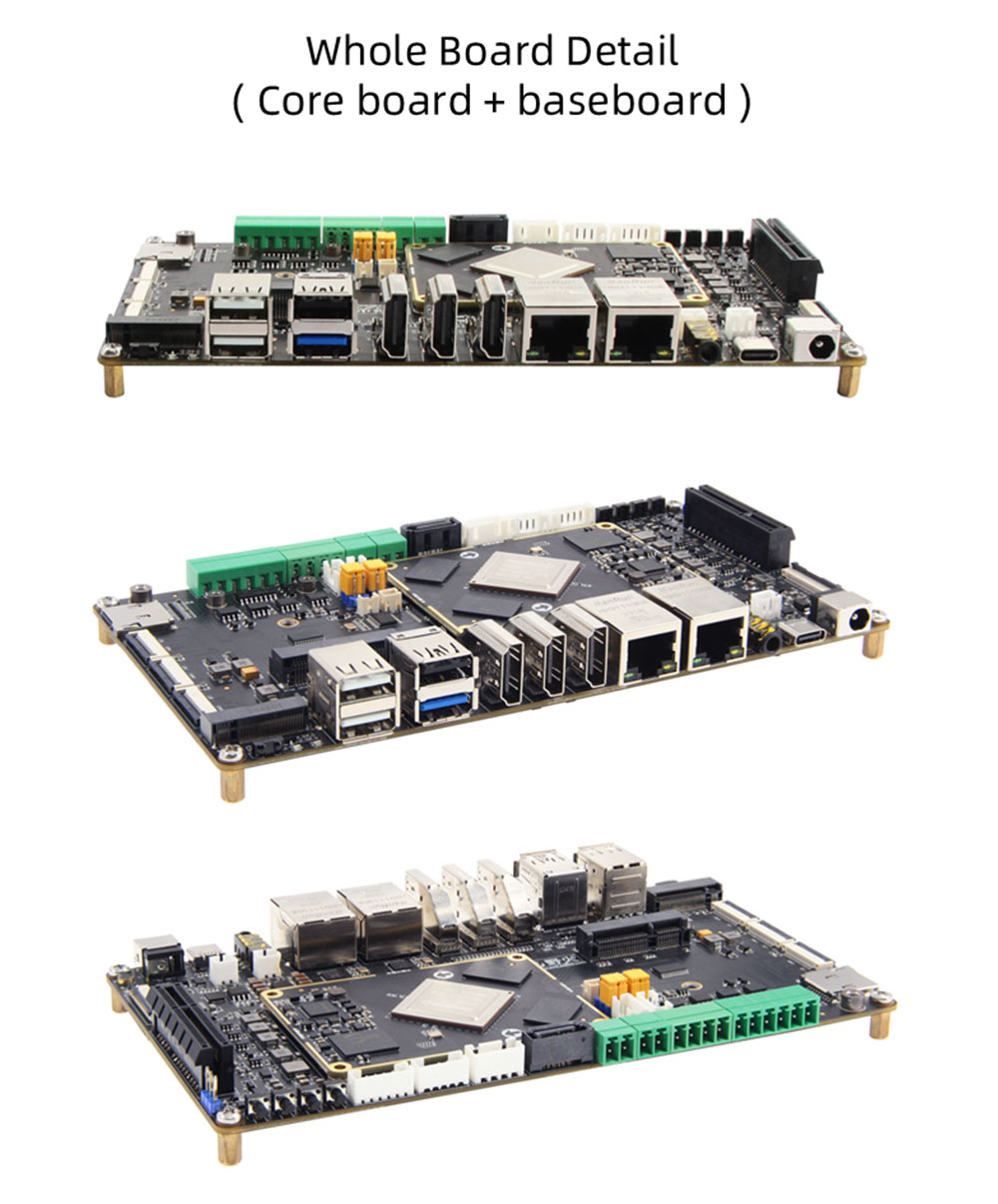

RK3588 బోర్డు వివరాలు

సాధారణ అనువర్తనాలు

● AI ఎడ్జ్ కంప్యూటింగ్ ： స్మార్ట్ సెక్యూరిటీ ， స్మార్ట్ ట్రాన్స్‌పోర్టేషన్ ， స్మార్ట్ సిటీ, వీడియో అనలిటిక్స్.

పారిశ్రామిక ఆటోమేషన్: పిఎల్‌సి కంట్రోల్, మెషిన్ విజన్.

రోబోటిక్స్: AI- శక్తితో కూడిన అటానమస్ నావిగేషన్.

● ఇన్-వెహికల్ అప్లికేషన్స్ In ఇన్-కార్ ఎంటర్టైన్మెంట్ సిస్టమ్, ఇన్-కార్ నావిగేషన్ సిస్టమ్.

● డిజిటల్ సిగ్నేజ్: 8 కె మల్టీ-స్క్రీన్ అడ్వర్టైజింగ్.

Mecicived వైద్య పరికరాలు: మెడికల్ ఎండోస్కోప్స్, అల్ట్రాసౌండ్ ఇమేజింగ్ సిస్టమ్స్
