RK3568 బోర్డు నుండి మదర్‌బోర్డు బోర్డు

ITHRK3568 బోర్డు నుండి మదర్‌బోర్డు (BTB ఇంటర్ఫేస్) ను అధిక-పనితీరు గల సింగిల్-బోర్డ్ కంప్యూటర్‌గా మరియు ప్రదర్శన, నియంత్రణ, నెట్‌వర్క్ ట్రాన్స్మిషన్, ఫైల్ స్టోరేజ్, ఎడ్జ్ కంప్యూటింగ్ మరియు ఇతర దృశ్యాల కోసం ఎంబెడెడ్ మదర్‌బోర్డుగా ఉపయోగించవచ్చు.

రాక్‌చిప్ర్క్‌ 3568 (కమర్షియల్ గ్రేడ్) NPU, తేలికపాటి కృత్రిమ మేధస్సు అనువర్తనాల కోసం ఉపయోగించవచ్చు.

ఎంచుకోవడానికి వివిధ రకాల మెమరీ మరియు నిల్వ కలయికలను అందించండి, సమతుల్య ఆన్‌బోర్డ్ హార్డ్‌వేర్ కాన్ఫిగరేషన్, విస్తృత శ్రేణి అనువర్తనాలు

అంతర్నిర్మిత స్వతంత్ర NPU కంప్యూటింగ్ శక్తి 1TOPS (3568J 512MACNPU) ను చేరుకోగలదు, తేలికపాటి కృత్రిమ మేధస్సు అనువర్తనాల కోసం ఉపయోగించవచ్చు.

ఇది అధిక సమైక్యత మరియు గొప్ప విస్తరణ ఇంటర్‌ఫేస్‌లను కలిగి ఉంది మరియు డ్యూయల్ గిగాబిట్ ఈథర్నెట్ పోర్ట్‌లు, హెచ్‌డిఎంఐ, ఇడిపి, 5 మినిప్కిల్, సాటా, ఎం. 2, యుఎస్‌బి 3.0, యుఎస్‌బి 2.0, మిపిఐ స్క్రీన్ ఇంటర్ఫేస్, ఎంపిఐ కెమెరా ఇంటర్ఫేస్, ఆడియో ఇంటర్‌ఫేస్ మరియు ఇతర పరిధీయలు, ఇది ప్రాసెసర్ యొక్క ప్రదర్శనను పూర్తి చేస్తుంది.

ప్రధాన స్రవంతి ఆండ్రియోడ్ 11, డెబైన్, ఉబుంటు ఆపరేటింగ్ సిస్టమ్ చిత్రాలకు అధికారికంగా మద్దతు ఇస్తుంది మరియు వివిధ రకాల అనువర్తన పరిసరాలకు వర్తించవచ్చు.

పూర్తిగా ఓపెన్ సోర్స్, అధికారిక ట్యుటోరియల్స్, పూర్తి ఎస్‌డికె డ్రైవర్ డెవలప్‌మెంట్ ప్యాకేజీలు, డిజైన్ స్కీమాటిక్స్ మరియు ఇతర వనరులను అందిస్తుంది, మీరు డెడ్ ఎండ్స్ లేకుండా సులభంగా ప్రారంభించవచ్చు.

లక్షణాలు

1. ఉపయోగించడానికి సిద్ధంగా ఉంది, బహుళ ఆపరేటింగ్ సిస్టమ్‌లకు మద్దతు ఇస్తుంది, ఇది అభివృద్ధి లేదా వినోదం అయినా, అది సులభంగా సంతృప్తి చెందుతుంది!

2. డ్యూయల్ గిగాబిట్ ఈథర్నెట్ ఇంటర్‌ఫేస్‌లు, డైనమిక్ వోల్టేజ్ నియంత్రణకు మద్దతు ఇవ్వండి

3. అంతర్నిర్మిత స్వతంత్ర NPU, కంప్యూటింగ్ శక్తి 512MAC/1TOP లను చేరుకోవచ్చు

ప్రధాన స్రవంతి ఆర్కిటెక్చర్ మోడళ్ల యొక్క ఒక-క్లిక్ స్విచింగ్‌కు మద్దతు ఇస్తుంది, తేలికపాటి ఆర్టిఫిషియల్ ఇంటెలిజెన్స్ అనువర్తనాల కోసం ఉపయోగించవచ్చు

4.

5. డ్యూయల్-స్క్రీన్ డిస్ప్లే, హై-డెఫినిషన్ మరియు పోర్టబుల్

డ్యూయల్-స్క్రీన్ డిస్ప్లేకి మద్దతు ఇవ్వండి, అదే సమయంలో 4K60 ఫ్రేమ్‌ల + 1080P60 ఫ్రేమ్‌ల ఇమేజ్ అవుట్పుట్ వరకు మద్దతు ఇవ్వండి

వివిధ బాహ్య అవసరాలను తీర్చడానికి గొప్ప విస్తరణ ఇంటర్‌ఫేస్‌లతో

పారామితులు

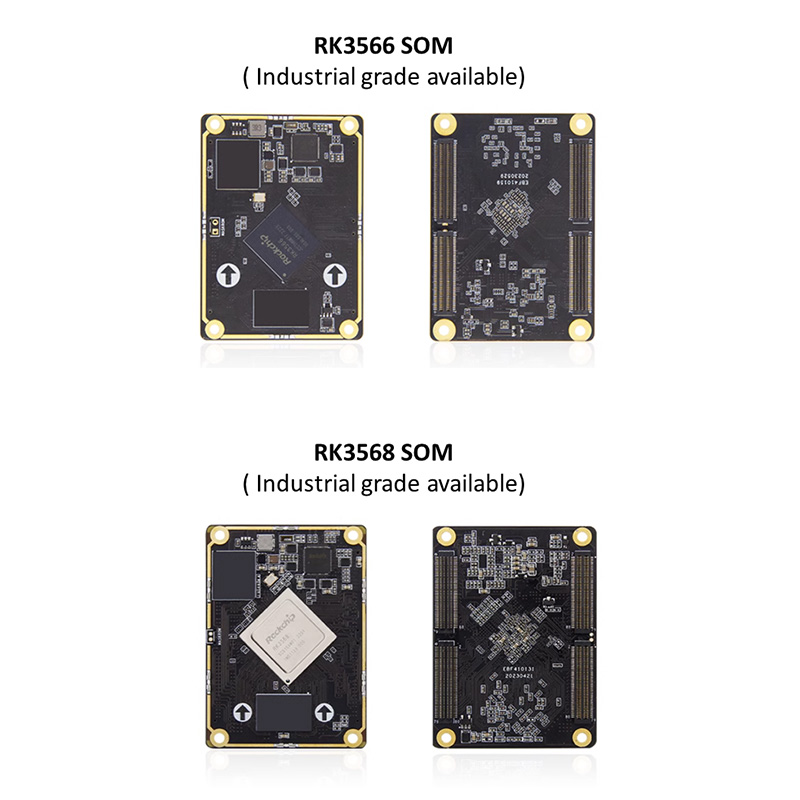

ఈ మదర్‌బోర్డులో RK3568/ RK3568J కోర్ బోర్డ్+ బేస్బోర్డ్ ఉన్నాయి. కాబట్టి బేస్ బోర్డ్ మా RK3568/ RK3568J కోర్ బోర్డ్ మరియు RK3566/ RK3566J కోర్ బోర్డ్‌తో అనుకూలంగా ఉంటుంది.

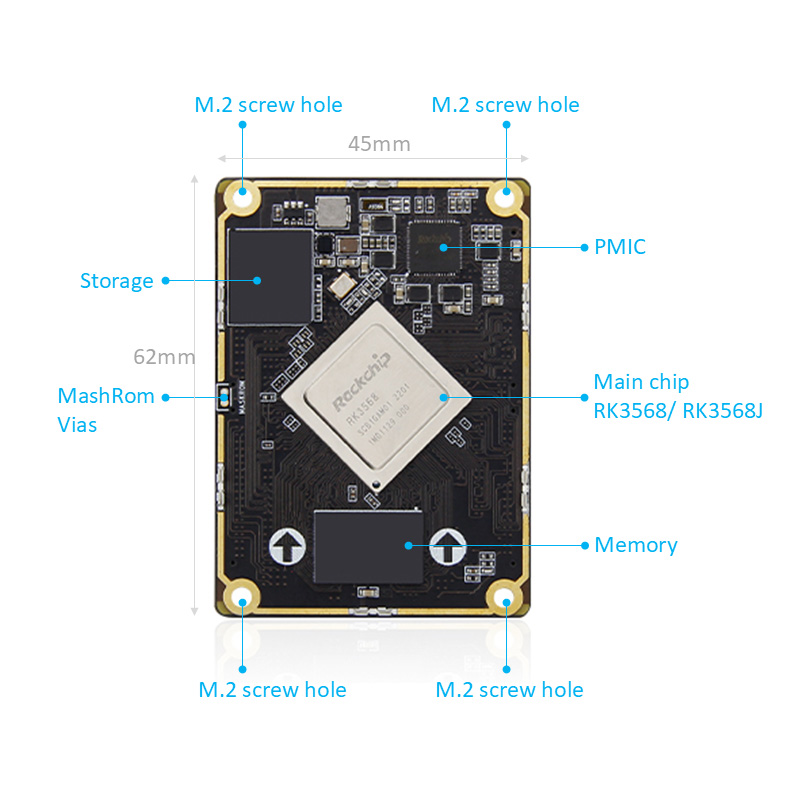

RK3568 BTB కోర్ బోర్డ్ హార్డ్‌వేర్ కాన్ఫిగరేషన్

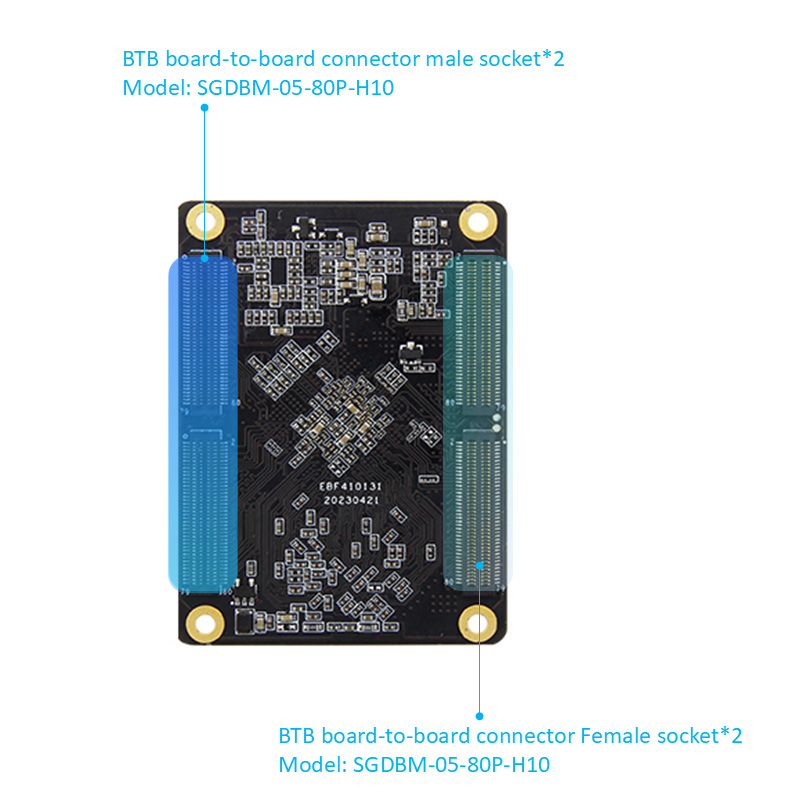

కనెక్టర్: మగ: SGDBM-05-80P-H10 ఆడ: SGDBF-05-80P-H30

ప్రధాన చిప్: RK3568/RK3568J (క్వాడ్-కోర్ కార్టెక్స్-A55, 2GHz, మాలి-G52)

IO: BTB 320 పిన్స్, 0.5 మిమీ స్పేసింగ్, అన్ని I0 కి దారితీస్తుంది

మెమరీ: 1/2/4/8GB, LPDDR4/4X, 1560MHz

నిల్వ: 8/32/64/128GB, EMMC

RK3568 BTB బేస్బోర్డ్ హార్డ్‌వేర్ కాన్ఫిగరేషన్

కనెక్టర్: మగ: SGDBM-05-80P-H10 ఆడ: SGDBF-05-80P-H30

పవర్ ఇంటర్ఫేస్: 12 వి@1 ఎ (1 ఎ మరియు అంతకంటే ఎక్కువ) డిసి ఇన్పుట్, డిసి ఇంటర్ఫేస్

ఈథర్నెట్: 10/100/1000 మీ అడాప్టివ్ ఈథర్నెట్ పోర్ట్*2

HDMI: HDMI2.0 స్క్రీన్ ఇంటర్ఫేస్, డ్యూయల్-స్క్రీన్ డిస్ప్లే, గరిష్ట రిజల్యూషన్ 4096*2160@60Hz కు మద్దతు ఇస్తుంది

MIPI-DSI: MIPI స్క్రీన్ ఇంటర్ఫేస్*2, వైల్డ్‌ఫైర్ MIPI స్క్రీన్‌లో ప్లగ్ చేయవచ్చు, డ్యూయల్-స్క్రీన్ డిస్ప్లే: సింగిల్ MIPI మోడ్ గరిష్ట రిజల్యూషన్ 1920*1080@60Hz

MIPI-CSI: MIPI కెమెరా ఇంటర్ఫేస్*2, వాటిని IMX415/OV8858 కెమెరాలో ప్లగ్ చేయవచ్చు

EDP: EDP1.3 స్క్రీన్ ఇంటర్ఫేస్*1, EDP టచ్ ఇంటర్ఫేస్*1; ద్వంద్వ-స్క్రీన్ ప్రదర్శనకు మద్దతు ఇవ్వండి

USB2.0: టైప్-ఎ ఇంటర్ఫేస్*3 (హోస్ట్); టైప్-సి ఇంటర్ఫేస్*1 (OTG), ఫర్మ్‌వేర్ బర్నింగ్ ఇంటర్ఫేస్ కోసం

USB3.0: టైప్-ఎ ఇంటర్ఫేస్*1 (హోస్ట్)

M.2 ఇంటర్ఫేస్: M.KEY రకం సాలిడ్ స్టేట్ డ్రైవ్, PCLE3.0*2 దారులు; 2280 స్పెసిఫికేషన్ NVME సాలిడ్ స్టేట్ డ్రైవ్‌లో ప్లగ్ చేయవచ్చు

PCLE ఇంటర్ఫేస్: మినీ-పిసిల్ ఇంటర్ఫేస్, పూర్తి-ఎత్తు లేదా సగం-ఎత్తు వైఫై నెట్‌వర్క్ కార్డ్, 4 జి మాడ్యూల్ లేదా ఇతర మినీ-పిక్ ఇంటర్ఫేస్ మాడ్యూల్‌తో ఉపయోగించవచ్చు

సిమ్ కార్డ్ హోల్డర్: సిమ్ కార్డ్ ఫంక్షన్‌ను 4 జి మాడ్యూల్‌తో ఉపయోగించాల్సిన అవసరం ఉంది

SATA ఇంటర్ఫేస్: ప్రామాణిక SATA ఇంటర్ఫేస్*1; SATA విద్యుత్ సరఫరా ఇంటర్ఫేస్*1, 12V అవుట్‌పుట్‌కు మద్దతు ఇస్తుంది

CAN: CAN*2

ADC: ADC సముపార్జన ఇంటర్ఫేస్*1

సీరియల్ పోర్ట్: డీబగ్ సీరియల్ పోర్ట్*1 (UART2) డిఫాల్ట్ పారామితి 1500000-8-N-1; LVTTL సీరియల్ పోర్ట్*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

TF కార్డ్ హోల్డర్: మైక్రో SD (TF) కార్డ్ బూట్ సిస్టమ్‌కు 512GB వరకు మద్దతు ఇస్తుంది

ఆడియో: ఆడియో అవుట్పుట్, 3.5 మిమీ ఆడియో హోల్డర్*1 (ఆకుపచ్చ); ఆడియో ఇన్పుట్, 3.5 మిమీ ఆడియో హోల్డర్*1 (ఎరుపు); MIC మైక్రోఫోన్ ఇంటర్ఫేస్*1 SPK స్పీకర్ ఇంటర్ఫేస్*1, 1W పవర్ స్పీకర్‌ను కనెక్ట్ చేయవచ్చు

బటన్: పవర్ బటన్; రీసెట్ బటన్; రికవరీ బటన్

పరారుణ రిసీవర్: ఇన్ఫ్రారెడ్ రిమోట్ కంట్రోల్ ఫంక్షన్‌కు మద్దతు ఇస్తుంది

RTC: RTC పవర్ సాకెట్*1

అభిమాని ఇంటర్ఫేస్: శీతలీకరణ కోసం 5V అభిమాని యొక్క సంస్థాపనకు మద్దతు ఇస్తుంది
