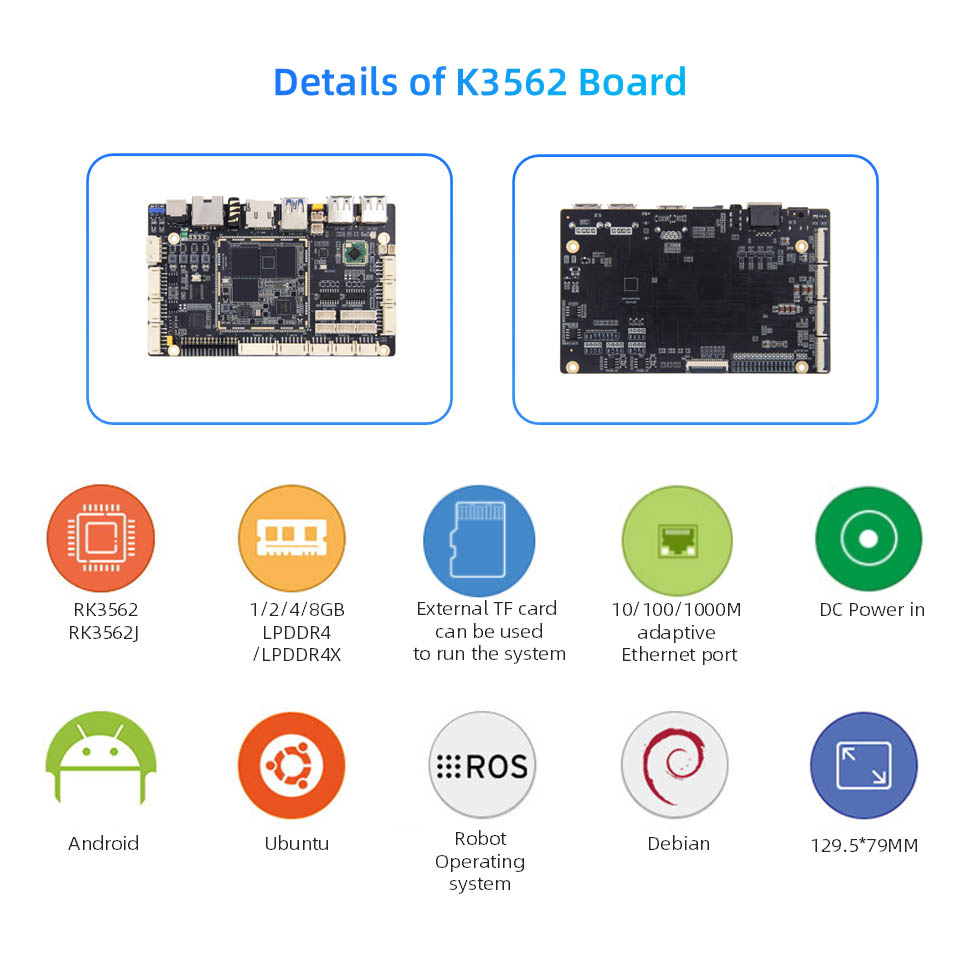

RK3562J డెవలప్‌మెంట్ బోర్డ్

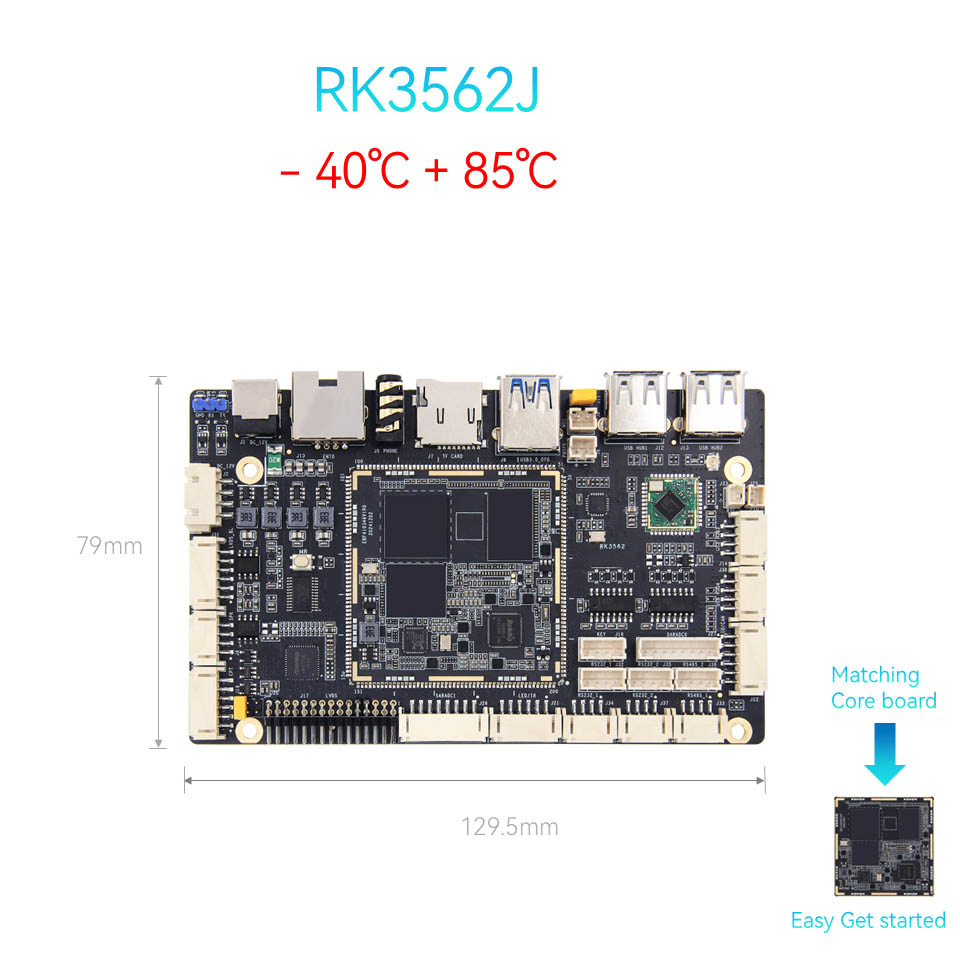

థింక్‌కోర్ టెక్నాలజీ RK3562J డెవలప్‌మెంట్ బోర్డ్ ఇండస్ట్రియల్ -గ్రేడ్ చిప్‌లను ఉపయోగిస్తుంది, ఆపరేటింగ్ ఉష్ణోగ్రత -40 ° C నుండి 85 ° C వరకు ఆపరేటింగ్ ఉష్ణోగ్రత పరిధిలో స్థిరంగా పనిచేయగలదు, బహిరంగ ప్రకటనల యంత్రాలు, షాపింగ్ మాల్స్ మరియు ఇతర బహిరంగ ప్రదేశాలలో ప్రదర్శన పరికరాలు వంటి వివిధ సంక్లిష్ట పరిసరాలలో వాణిజ్య ప్రదర్శన అనువర్తనాల అవసరాలను తీర్చగలదు.

ముఖ్య లక్షణాలు:

అధిక-పనితీరు గల SOC: రాక్‌చిప్ RK3562J క్వాడ్-కోర్ కార్టెక్స్-A55 @ 1.8GHz, డిజిటల్ సంకేతాలు, స్మార్ట్ రిటైల్ మరియు పారిశ్రామిక నియంత్రణకు అనువైనది.

● రిచ్ ఇంటర్‌ఫేస్‌లు: అల్ట్రా-తక్కువ జాప్యం కనెక్టివిటీ కోసం MIPI CSI/DSI + LVDS, హై-స్పీడ్ USB 3.0, మరియు Wi-Fi 6 ద్వారా ద్వంద్వ-ప్రదర్శన మద్దతు.

Open ఓపెన్-సోర్స్ డిజైన్: ఓపెన్ సోర్స్ సపోర్టింగ్ బేస్బోర్డ్ పిసిబి సోర్స్ ఫైల్ మరియు వేగవంతమైన అనుకూలీకరణ కోసం SDK అందించబడింది.

● గిగాబిట్ ఈథర్నెట్ పోర్ట్: గిగాబిట్ ఈథర్నెట్ పోర్ట్ వాణిజ్య ప్రదర్శన బోర్డులు మరియు ఇతర పరికరాల కోసం సమర్థవంతమైన, స్థిరమైన మరియు సౌకర్యవంతమైన నెట్‌వర్క్ మద్దతును అందిస్తుంది

● వాణిజ్య-గ్రేడ్ విశ్వసనీయత: స్థిరమైన Android/Linux మద్దతు, 24/7 డిజిటల్ సిగ్నేజ్ మరియు AIOT ఎడ్జ్ పరికరాల కోసం రూపొందించబడింది.

● అధికారిక మద్దతు ప్రధాన స్రవంతి ఆపరేటింగ్ సిస్టమ్ చిత్రాలు: ఆండ్రాయిడ్, డెబియన్ మరియు ఉబుంటు వంటివి, ఇవి 6 కంటే ఎక్కువ వేర్వేరు అనువర్తన వాతావరణాలకు వర్తించవచ్చు.

మమ్మల్ని ఎందుకు ఎంచుకోవాలి?

ఓపెన్ సోర్స్డ్ హార్డ్‌వేర్: బేస్బోర్డ్‌ను స్వేచ్ఛగా సవరించండి-లైసెన్సింగ్ అడ్డంకులు లేవు.

సాంకేతిక మద్దతు: OEM/ODM ఇంటిగ్రేషన్ల అభివృద్ధి మరియు సహాయాన్ని వేగవంతం చేయడంలో సహాయపడటానికి ఆన్‌లైన్ సాంకేతిక మద్దతు.

ఖర్చుతో కూడుకున్నది: పోటీదారుల కంటే వేగంగా మార్కెట్-టు-మార్కెట్‌తో రెడీ-డిప్లాయ్ పరిష్కారం.

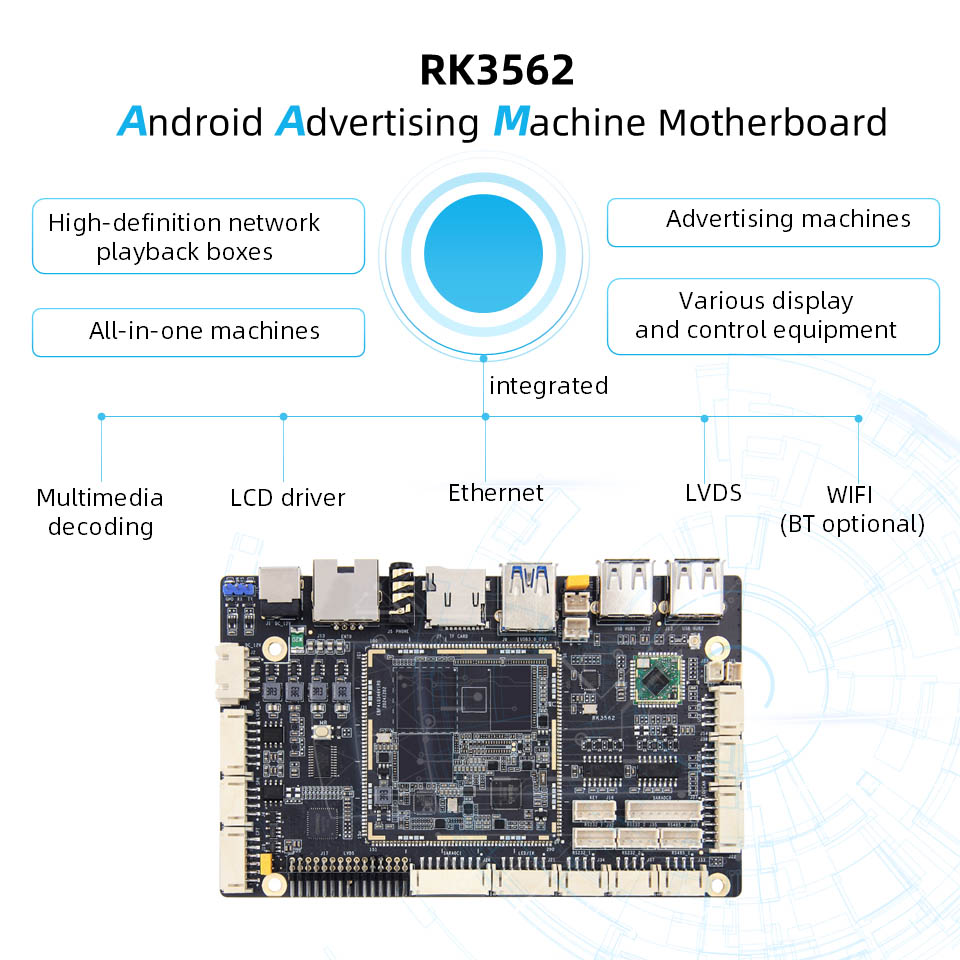

అనువర్తనాలు: ఇంటరాక్టివ్ కియోస్క్‌లు, అడ్వర్టైజ్‌మెంట్ ప్లేయర్స్, లైవ్ స్ట్రీమింగ్ బాక్స్‌లు, వాణిజ్య ప్రదర్శన ఆల్ ఇన్ వన్ అడ్వర్టైజింగ్, లైవ్ బ్రాడ్‌కాస్ట్ మెషిన్

ఉత్పత్తి పారామితులు:

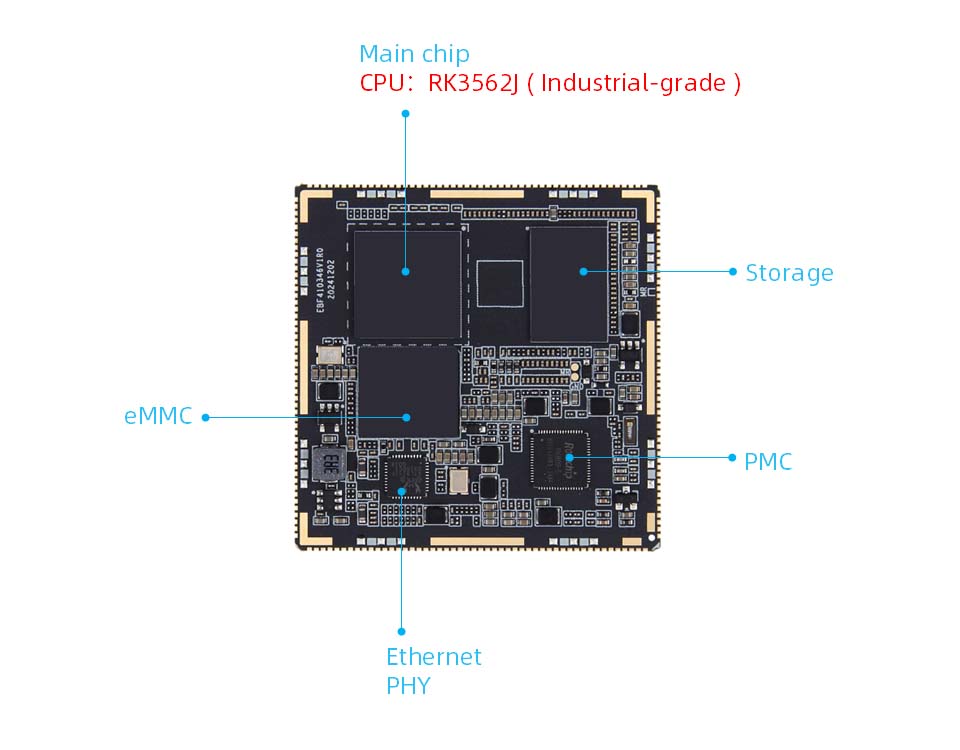

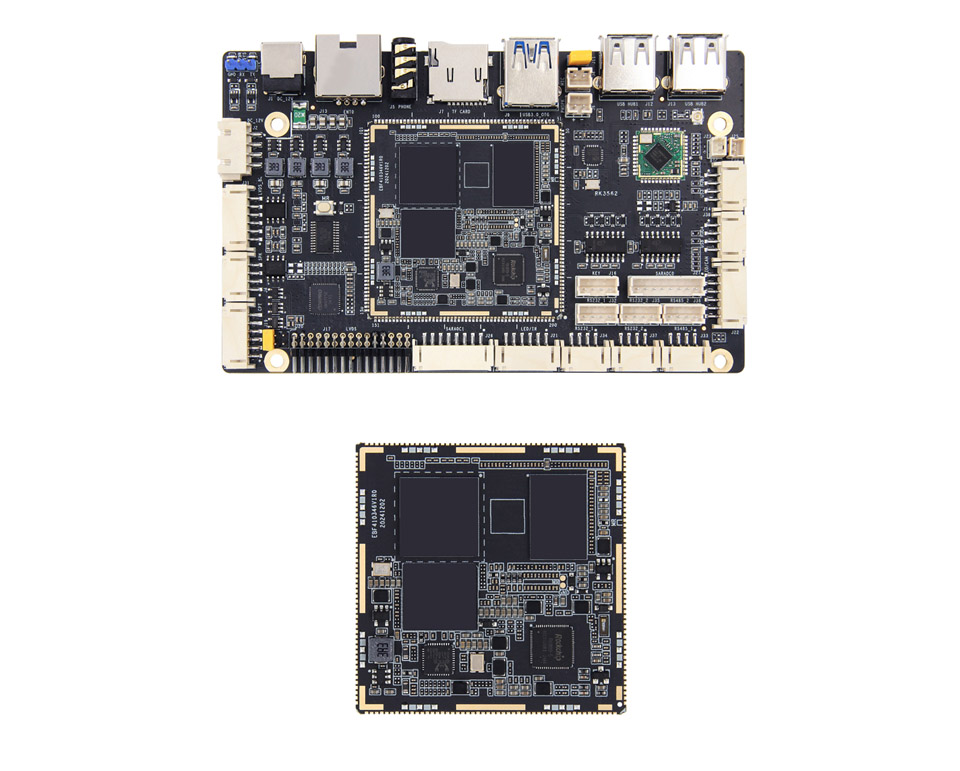

RK3562J కోర్ బోర్డ్ హార్డ్‌వేర్ కాన్ఫిగరేషన్

Main మెయిన్ చిప్

మోడల్: RK3562/RK3562J

CPU: క్వాడ్-కోర్ కార్టెక్స్-ఎ 53, 2.0GHz వరకు

GPU: మాలి-జి 52

NPU: 1TOPS కంప్యూటింగ్ పవర్ (NPU లేకుండా పారిశ్రామిక-గ్రేడ్ RK3562J)

● మెమరీ: 1/2/4/8GB, LPDDR4/4X (అనుకూలీకరించదగినది)

● నిల్వ: 8/32/64/128GB, EMMC (అనుకూలీకరించదగినది)

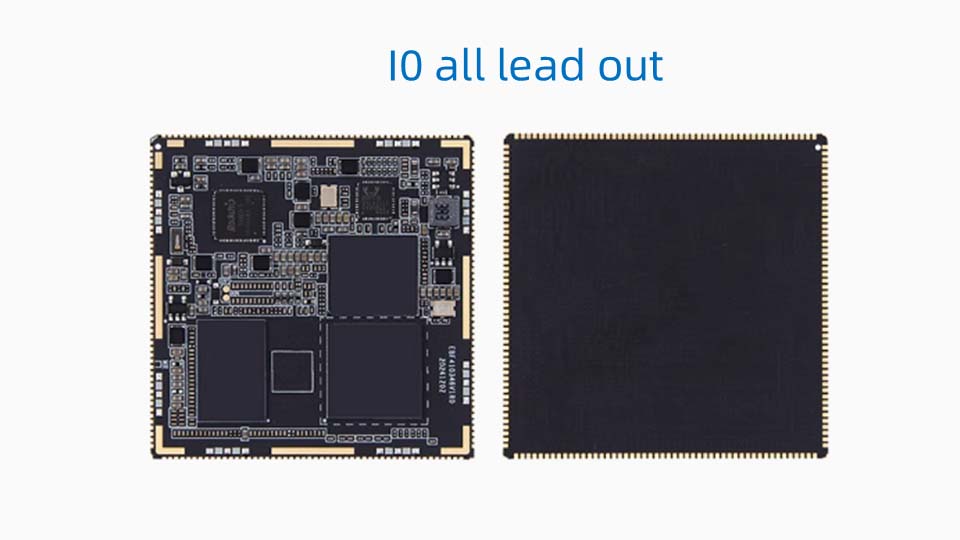

● ఇంటర్ఫేస్: స్టాంప్ హోల్ ఇంటర్ఫేస్, 10 పూర్తి లీడ్స్

● పిసిబి: 8 పొరలు, బ్లాక్ ఇమ్మర్షన్ గోల్డ్ డిజైన్

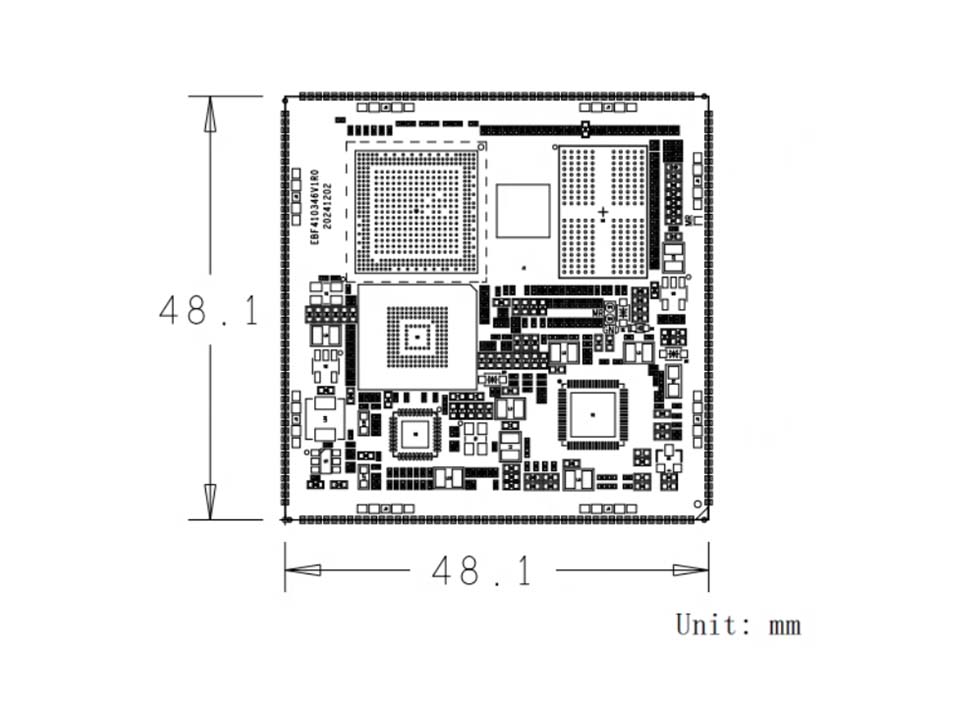

● పరిమాణం: 48.1*48.1 మిమీ

సిగ్నల్ పిన్స్

● IO: 1 డిఫరెన్షియల్ క్లాక్, 3 బటన్ పిన్స్ మరియు 1 పవర్ కంట్రోల్ పిన్‌తో సహా 86 GPIO పిన్స్

● నెట్‌వర్క్ పోర్ట్: 1 గిగాబిట్ ఈథర్నెట్

● సీరియల్ పోర్ట్: 10

● 12 సి: 6

● SPI: 3

● కెన్: 2

● ADC: 13

● పిడబ్ల్యుఎం: 15

● 12 సె: 2

● USB3.0 OTG: 1

● USB2.0 హోస్ట్: 1

● కెమెరా: మిపిక్స్ 12 లేన్*4

● SDMMC: 2

● SPK: 1

ఆడియో అవుట్పుట్: 1

Mic మైక్: 1

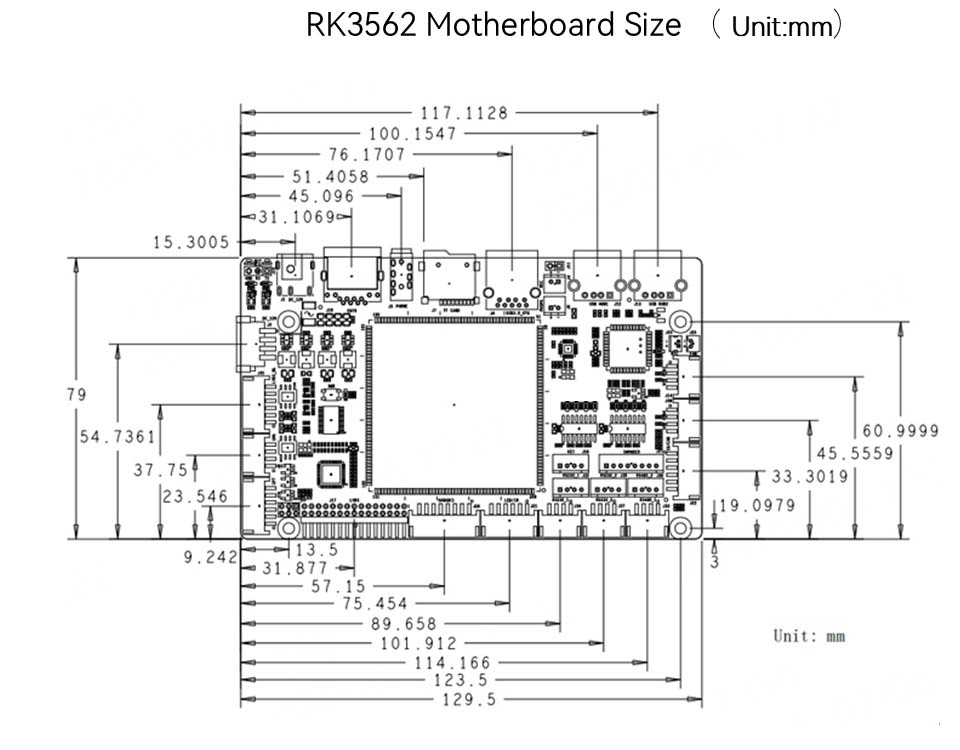

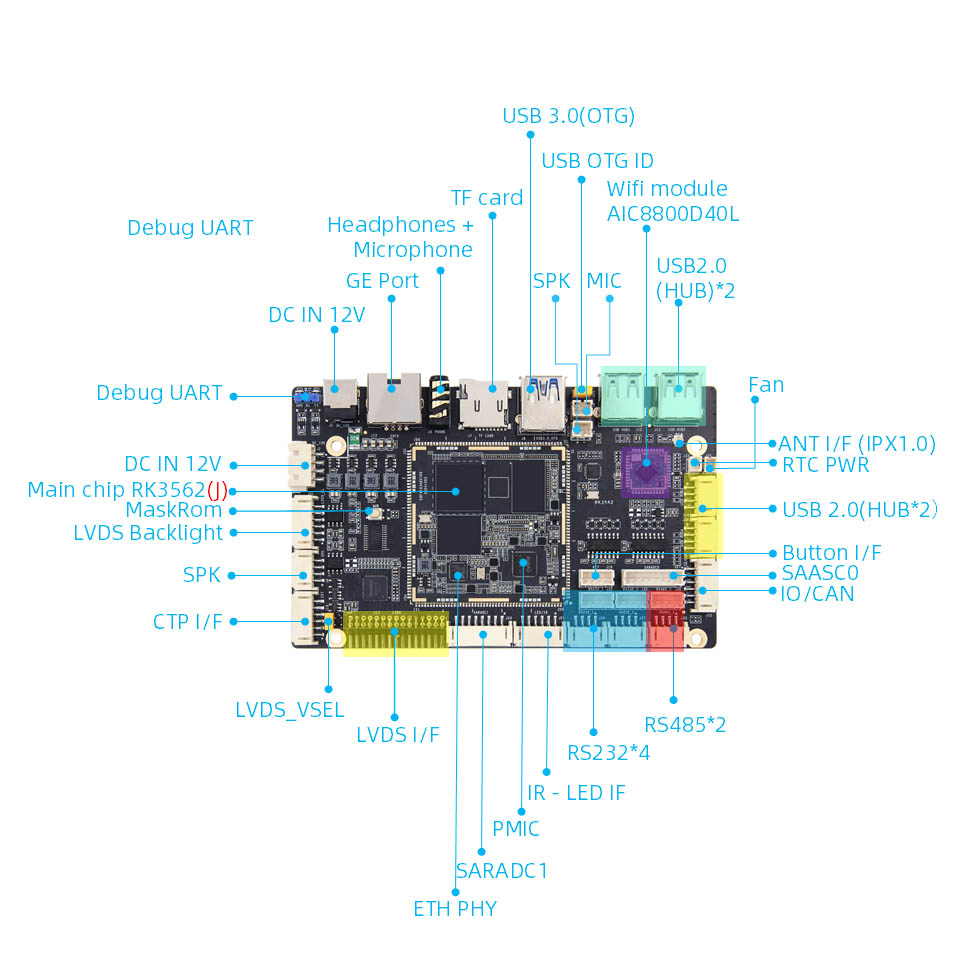

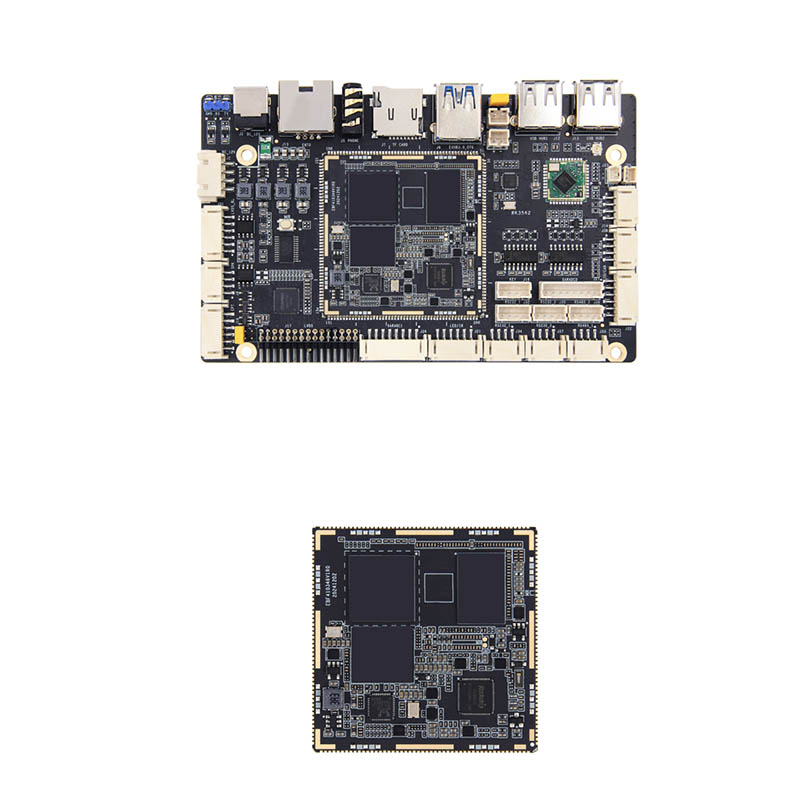

RK3562J మదర్‌బోర్డు హార్డ్‌వేర్ కాన్ఫిగరేషన్

Main మెయిన్ చిప్:

మోడల్: RK3562/RK3562JCPU: క్వాడ్-కోర్ కార్టెక్స్-A53, ప్రధాన పౌన frequency పున్యం 2.0GHZGPU వరకు: మాలి-G52NPU: 1TOP లు కంప్యూటింగ్ పవర్ (NPU లేకుండా పారిశ్రామిక-గ్రేడ్ RK3562J)

● మెమరీ: 1/2/4/8GB, LPDDR4/4X (అనుకూలీకరించదగినది)

● నిల్వ: 8/32/64/128GB, EMMC (అనుకూలీకరించదగినది)

Inter పవర్ ఇంటర్ఫేస్: DC 12V@2A DC ఇన్పుట్

● ఈథర్నెట్: గిగాబిట్ నెట్‌వర్క్ పోర్ట్*1, 10/100/1000Mbps డేటా ట్రాన్స్మిషన్ రేటుకు మద్దతు ఇస్తుంది

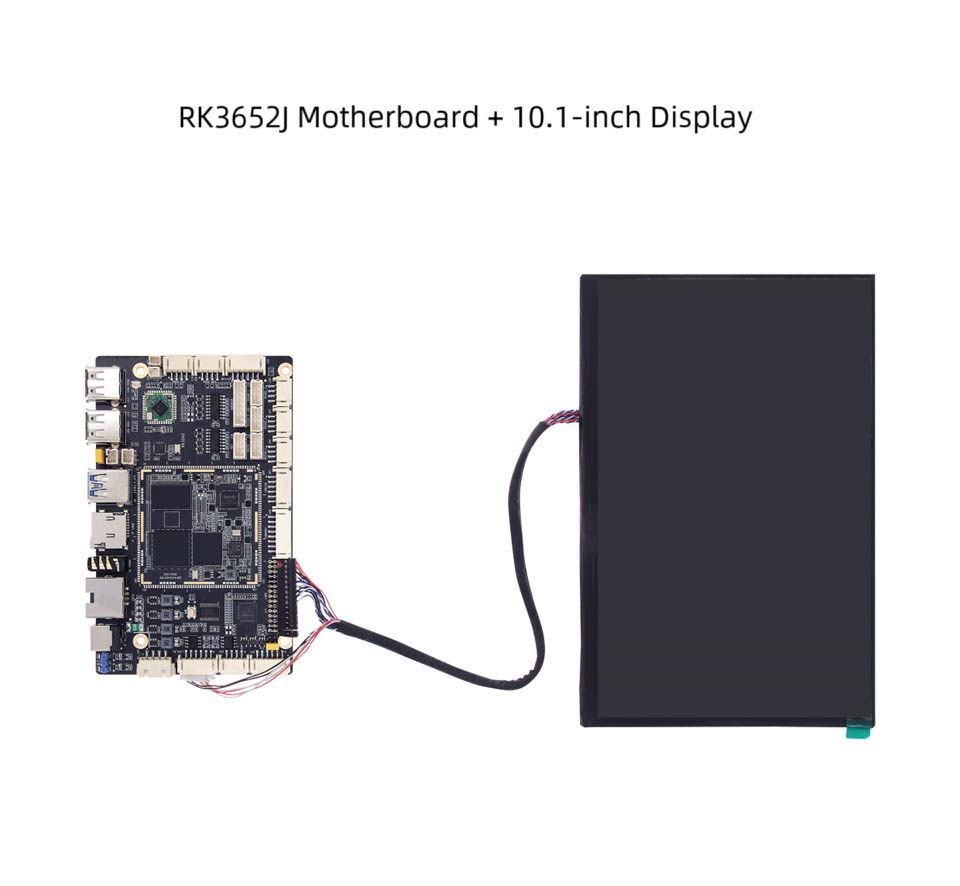

● LVDS: 2*15 పిన్ LVDS స్క్రీన్ ఇంటర్ఫేస్*1

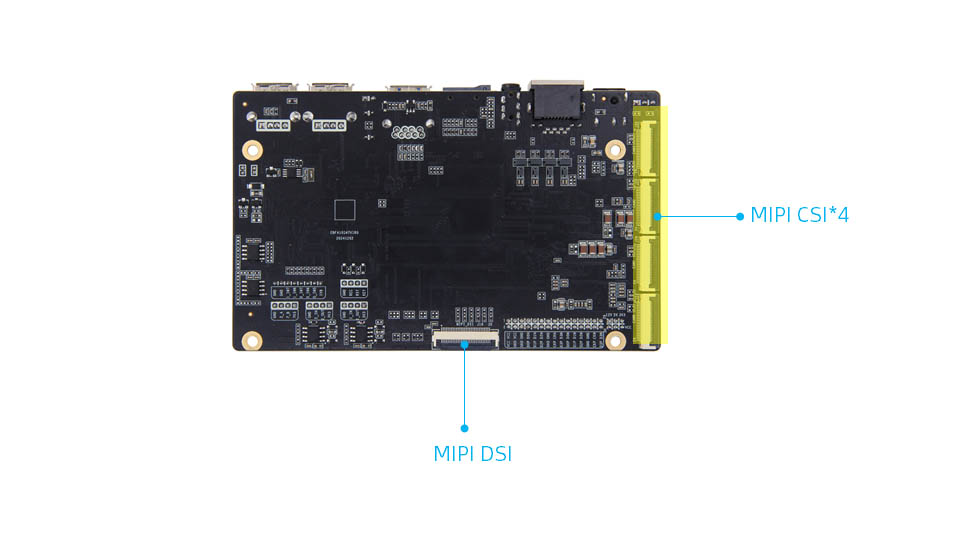

● MIPI-DSI: MIPI స్క్రీన్ ఇంటర్ఫేస్*1, MIPIDSI మరియు LVDS ఇంటర్ఫేస్ తిరిగి ఉపయోగించబడతాయి మరియు డిఫాల్ట్ LVDS స్క్రీన్‌కు కనెక్ట్ అవ్వడం. మీరు MIPIDSI కి కనెక్ట్ కావాలని ఎంచుకుంటే, మీరు రెసిస్టర్‌ను మార్చాలి

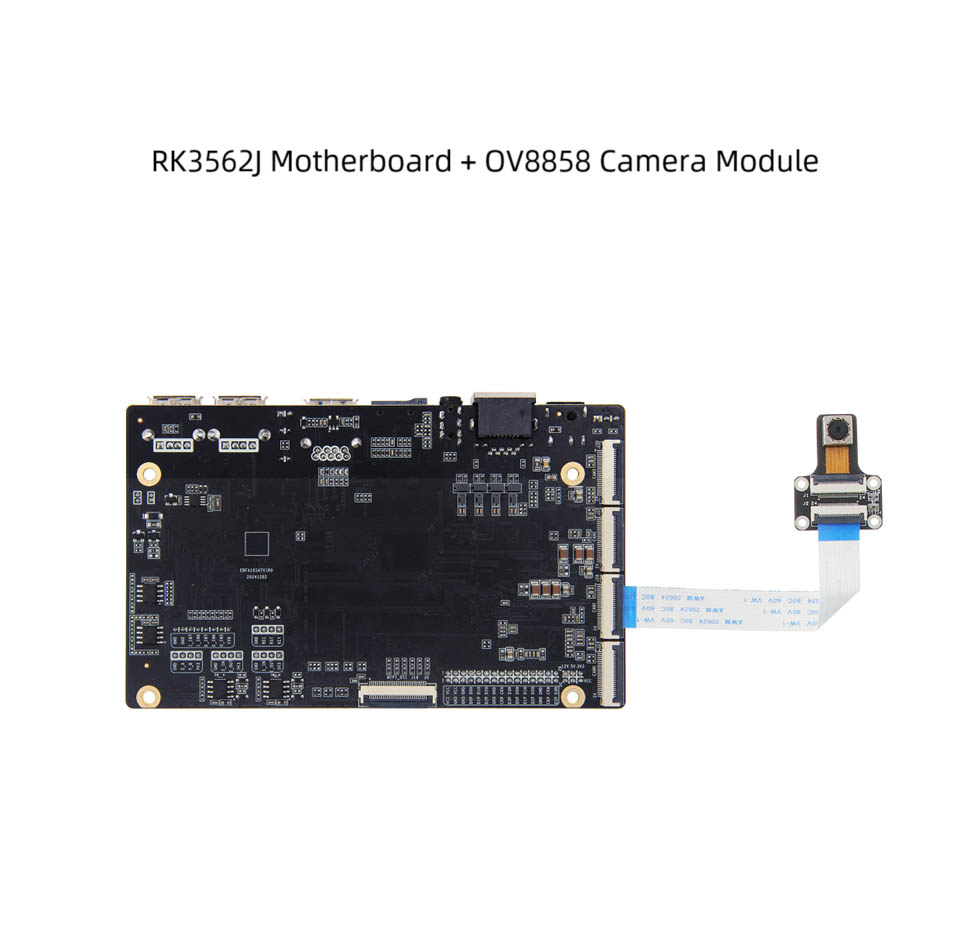

● MIPI-CSI: MIPI కెమెరా ఇంటర్ఫేస్*4, స్టోర్ యొక్క IMX415/OV8858 కెమెరాలో ప్లగ్ చేయవచ్చు (డిఫాల్ట్ కలయిక OV8858 కెమెరా)

● కెపాసిటివ్ టచ్ స్క్రీన్: LVDS టచ్ స్క్రీన్ ఇంటర్ఫేస్*1

● LCD బ్యాక్‌లైట్: LVDS బ్యాక్‌లైట్ ఇంటర్ఫేస్*1

Power స్క్రీన్ పవర్ ఇంటర్ఫేస్: LVDS వోల్టేజ్ ఎంపిక ఇంటర్ఫేస్*1

● USB2.0: USB హబ్ ఇంటర్ఫేస్*4

● USB3.0: USB OTG ఇంటర్ఫేస్*1, డిఫాల్ట్ పరికర మోడ్, మోడ్‌ను జంపర్ క్యాప్ ద్వారా ఎంచుకోవచ్చు

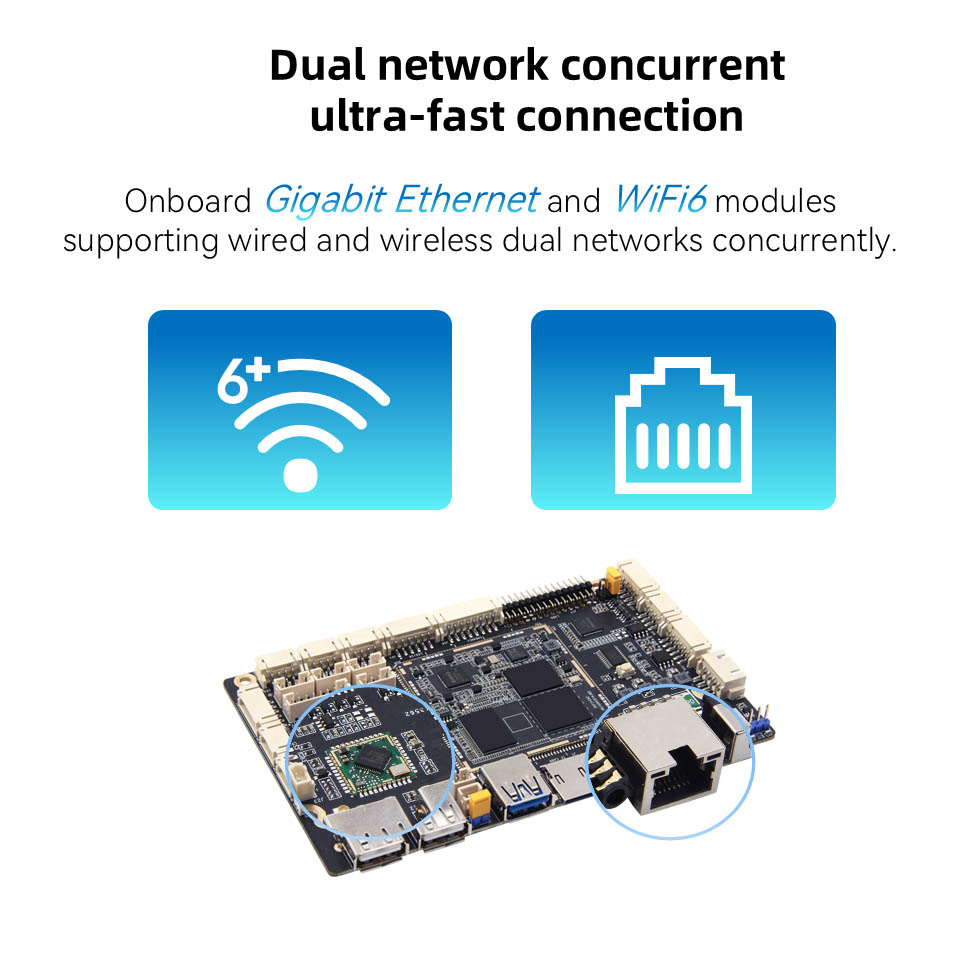

● వైఫై: ఆన్‌బోర్డ్ వైఫై 6 మాడ్యూల్, మోడల్: AIC8800D40L

Card TF కార్డ్ హోల్డర్: సిస్టమ్‌ను ప్రారంభించడానికి మైక్రో SD (TF) కార్డుకు మద్దతు ఇవ్వండి, 512GB వరకు
